永宏plc回原点程序MD0模式的方法

作者:老电工时间:2020-03-04 10:55:48

有关永宏plc回原点程序MD0模式的方法,近点信号X0,左极限信号X1,清零输出Y5,归零方向为从右→左,供大家学习参考。

永宏plc回原点程序MD0模式

近点信号X0,左极限信号X1,清零输出Y5,归零方向为从右→左。

1、当电机落在X0右边时,电机由右→左运动,当靠近X0时(上跳沿中断),速度由复归速度变为爬行速度当电机离开X0(下跳沿中断)瞬间,立即输出归零清除信号Y5,同时把原点数值搬至DR4088,归零完成。

2、当电机落在X0和X1信号之间时,电机向左极限信号X1运动当碰到X1时,电机反向运动,向X0近点信号靠近,当离开X0瞬间(下跳沿中断),电机改变方向,变成向左运动, 然后重复 1)的动作。

该模式下,归零完成后,DOG信号在电机右侧。

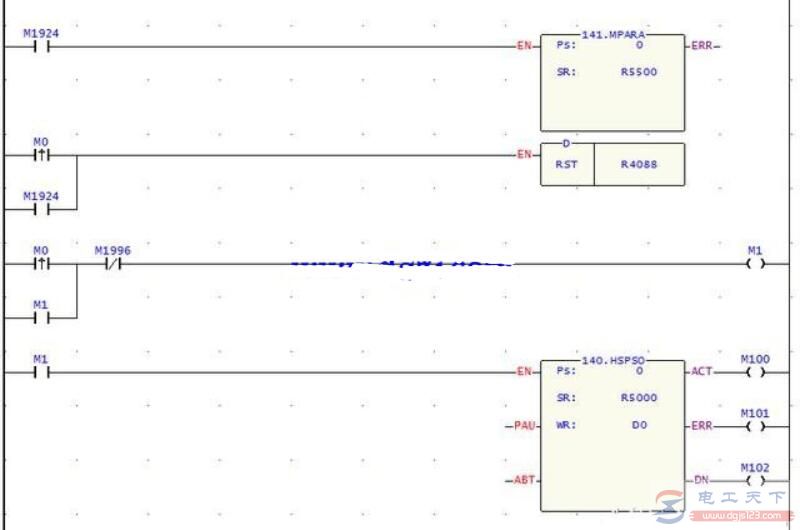

如下图:

永宏plc回原点程序MD0模式的方法
