地电位作业的特点_地电位作业的原理

作者:老电工时间:2020-05-15 05:54:56

有关地电位作业的位置示意图,地电位作业的特点及原理图,地电位作业时,人体处于地电位时,不占据带电设备对地的空间尺寸,作业人员位于地面或杆塔上,人体电位与大地(杆塔)保持同一电位。

地电位作业的特点与原理

地电位作业是指人体处于地(零)电位 态下,使用绝缘工具间接接触带电设备,来达到检修目的的方法。

地电位作业的特点:人体处于地电位时,不占据带电设备对地的空间尺寸。

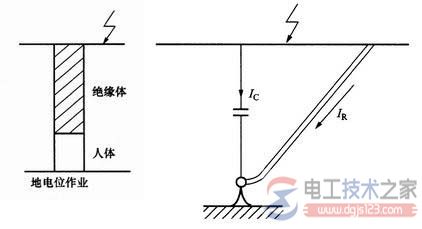

地电位作业的位置示意图

地电位作业原理图

图1,地电位作业原理图

作业人员位于地面或杆塔上,人体电位与大地(杆塔)保持同一电位。

通过人体的电流有两条通道:一是带电体→绝缘操作杆(或其他工具)→人体→大地,构成电阻通道;二是带电体→空气间隙→人体→大地,构成电容电流回路,这两个回路电流都经过人体流入大地(杆塔)。

不仅在工作相导线与人体之间存在电容电流,另两相导线与人体之间也存在电容电流。

但是,电容电流与空气间隙的大小有关,距离越远,电容电流越小。

因此,在分析中可以忽略另两相导线的作用,或把电容电流作为一个等效的参数来考虑。
