有关电灯的接线方法,一个开关管三个灯接线怎么接,要不要用到单刀双掷开关,以及各个触点应该怎么接线,下面电工天下小编就带大家来了解下。

一个开关控制三个灯的接线方法

三个组合在一起的单刀双掷开关,单刀双掷开关有一个动触点(旁边标注L)和两个静触点(分别标注L1和L2),主要用于一灯双控,需要使用两个单刀双掷开关。

两个开关的静触点分别连接,动触点一个接火线一个接电灯。

一个开关控制三个灯的接线方法

多个单刀双掷开关在一起,为区分动触点分别标注L1、L2、L3或LA、LB、LC,对应的静触点分别标注(L11、L12,表明L1、L11、L12属于同一个开关,下同)(L21、L22)(L31、L32)或者(LA1、LA2)(LB1、LB2)(LC1、LC2)。如果实现一灯双控,需要先搞清楚各触点的对应关系,与单独一个单刀双掷开关用法一样。

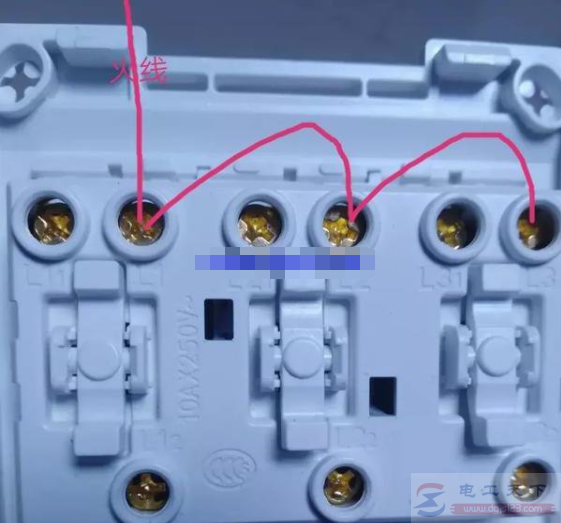

在实际应用中,一般是将三个开关都做单控开关使用,就是将L1、L2、L3连接后接火线,L11、L21、L31(或L12、L22、L32)分别接三盏灯。

反过来也可以,但L1、L2、L3三个动触点必用。另外,同一个开关的静触点交换下也行,比如用L11、L22、L31或L12、L21、L32等,缺点就是会造成开关的开合与拨动方向不一致,给后期使用带来不便。
