电磁炉部分按键不能使用的故障维修方法

作者:老电工2020-03-26 10:38:13

有关电磁炉按钮失灵的问题,一台电磁炉的爆炒键右侧按键均是正常的,但左侧的按键全部失灵,不能正常工作,这里总结了电磁炉部分按键不能使用的维修方法,供大家参考。

电磁炉部分按键不能使用

1、故障现象

电磁炉的爆炒键右侧所有按键均正常,但左侧按键均不能正常工作。

2、故障检修

部分按键能正常使用,说明同步电路、锅具检测电路、驱动电路及IGBT等均正常,故障应该在按键控制电路本身。

该款电磁炉采用串联接法,即所有功能按键是通过电阻串联起来的,若其中一只电阻出现开路、虚焊或阻值发生变化,则其后级的所有按键就会失去作用。

针对该电磁炉故障的检修操作:

考虑按键串联电路中的电阻并非功率元器件,只是用来对地产生一个不同的电压信号,单片机根据不同的电压信号来判别所选功能,其中流过的电流很小,出现开路及变值的可能性极小。

本着先易后难的原则,从与爆炒键相串联的电阻R324开始,将其后级按键各个串联的电阻用电烙铁重新补焊一遍,如下图所示,通电开机,各按键操作自如。

电磁炉部分按键不能使用的故障维修方法

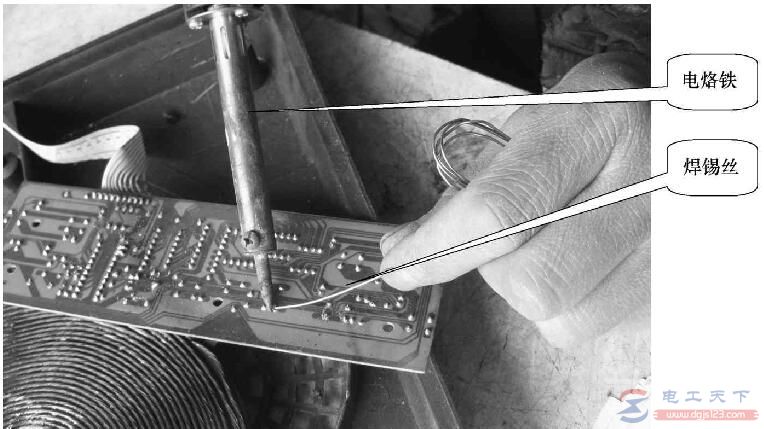

图1,补焊爆炒键左侧的按键

电磁炉的功能按键多采用串联接法,对于部分按键操作正常,一部分按键失灵的故障,则多半是部分按键或者串联电阻虚焊,单片机出现故障的可能性极小。

维修此类故障,直接将所有故障按键或电阻进行补焊一遍,故障基本可以排除。

另外,对于采用贴片电阻的按键板,出现以上的类似故障,一般是贴片电阻开路造成的,在故障维修时,只要找出开路电阻,故障便可以排除。

以上分析了电磁炉部分按键不能使用的原因,并给出了针对部分按键功能失效的解决办法,希望对大家有所帮助。
