三菱plc数据交换指令xch、bcd与bin指令的用法说明

三菱plc数据交换指令xch、bcd与bin指令的用法，数据交换指令xch，将两个目标元件d1和d2的内容相互交换，bcd将源元件中的二进制数转换为bcd码送到目标元件中，bin将源元件中的bcd码转换为二进制数送到目标元件中。

三菱plc数据交换指令

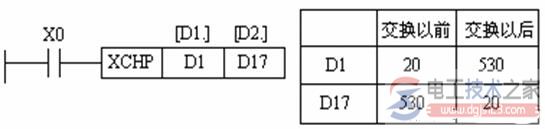

1、数据交换指令xch

xch指令是将两个目标元件d1和d2的内容相互交换。

使用说明：

2、bcd变换、bin变换指令

bcd是将源元件中的二进制数转换为bcd码送到目标元件中。对于l 6位或32位二进制操作数，若变换结果超出0-9999或0-99999999的范围就会出错。

bcd指令常用于将plc中的二进制数变换成bcd码输出以驱动led显示器。

bin是将源元件中的bcd码转换为二进制数送到目标元件中。常数k不能作为本指令的操作元件。如果源操作数不是bcd码就会出错。

bin指令常用于将bcd数字开关的设定值输入到plc中。
