三菱fx系列plc传送指令的表示形式

三菱fx系列plc传送指令的表示形式，该指令的助记符、指令代码、操作数范围、程序步如下表，传送指令 MOV 指令是将源操作数内的数据传送到指定的目标操作数内，传送指令 MOV 的说明如图。

三菱fx系列plc传送指令

该指令的助记符、指令代码、操作数范围、程序步如下表1。

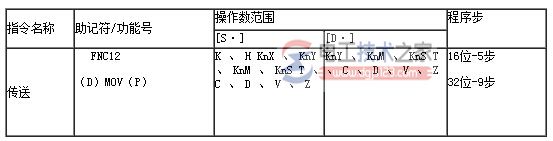

表1 传送指令表

1、传送指令 MOV 指令是将源操作数内的数据传送到指定的目标操作数内，即 [S] → [D] 。

图1传送指令基本形式

2、传送指令 MOV 的说明如图。

当 X0=ON 时，源操作数 [S] 中的常数 K100 传送到目标操作元件 D10 中。当指令执行时，常数 K100 自动转换成二进制数。当 X0 断开时，指令不执行，数据保持不变。
