三菱plc功能指令表示格式用法说明

有关三菱plc功能指令的表示格式，功能指令表示格式与基本指令不同，功能指令用编号fnc00～fnc294表示，有的功能指令没有操作数，而大多数功能指令有1至4个操作数。

三菱plc功能指令的表示格式

功能指令表示格式与基本指令不同。

功能指令用编号fnc00～fnc294表示，并给出对应的助记符(大多用英文名称或缩写表示)。

例如，fnc45的助记符是mean(平均)，若使用简易编程器时键入fnc45，若采用智能编程器或在计算机上编程时也可键入助记符mean。

有的功能指令没有操作数，而大多数功能指令有1至4个操作数。

如图1所示为一个计算平均值指令，它有三个操作数，[s]表示源操作数，[d]表示目标操作数，如果使用变址功能，则可表示为[s·]和[d·]。

当源或目标不止一个时，用[s1·]、[s2·]、[d1·]、[d2·]表示。用n和m表示其它操作数，它们常用来表示常数k和h，或作为源和目标操作数的补充说明，当操作数多时可用n1、n2和m1、m2等来表示。

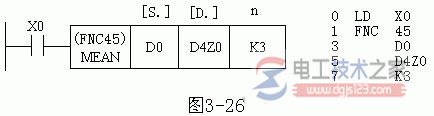

图1 功能指令表示格式

图1中源操作数为d0、d1、d2，目标操作数为d4z0(z0为变址寄存器)，k3表示有3个数，当x0接通时，执行的操作为[(d0)+(d1)+(d2)]÷3→(d4z0)，如果z0的内容为20，则运算结果送入d24中。

功能指令的指令段通常占1个程序步，16位操作数占2步，32位操作数占4步。
