【图】三菱FX系列plc多重输出电路指令(MPS/MRD/MPP)使用注意事项

有关三菱FX系列plc多重输出电路指令(MPS/MRD/MPP)的用法，多重输出指令用法图，MPS指令可将多重电路触电或电路块先存储起来，以便后面多重支路输出使用。

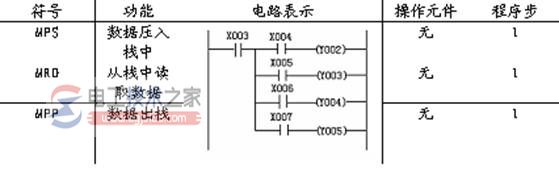

三菱FX系列plc多重输出电路指令

如图：

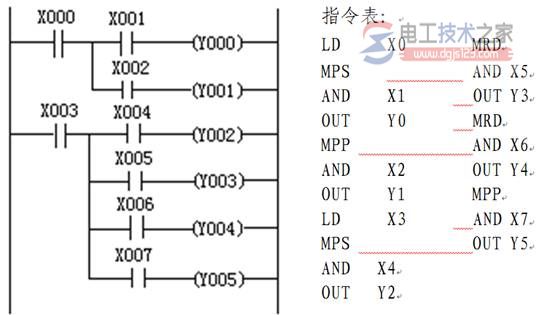

图 1多重输出指令用法图

三菱FX系列plc多重输出电路指令的使用注意事项：

1、MPS指令可将多重电路触电或电路块先存储起来，以便后面多重支路输出使用。

2、第1支路前使用MPS进栈指令，多重支路中间支路前使用MRD请栈指令，多重电路最后一个支路使用MPP出栈指令。

3、处理最后一条支路必须使用MPP指令，且MPS与MPP的使用不能不多11次，并且要成对出现。
