三菱FX系列PLC微分指令(PLS/PLF)

FX系列PLC有基本逻辑指令20或27条、步进指令2条、功能指令100多条（不同系列有所不同）。

以FX2N为例，介绍其基本逻辑指令和步进指令及其应用，感兴趣的朋友参考下。

FX2N的共有27条基本逻辑指令，其中包含了有些子系列PLC的20条基本逻辑指令。

一、微分指令（PLS/PLF）

1、PLS（上升沿微分指令） 在输入信号上升沿产生一个扫描周期的脉冲输出。

2、PLF（下降沿微分指令） 在输入信号下降沿产生一个扫描周期的脉冲输出。

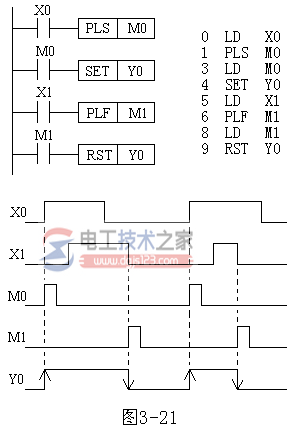

微分指令的使用如图 1所示，利用微分指令检测到信号的边沿，通过置位和复位命令控制Ｙ０的状态。

图 1  微分指令的使用

二、PLS、PLF指令的使用说明：

1、PLS、PLF指令的目标元件为Y和M；

2、使用PLS时，仅在驱动输入为ON后的一个扫描周期内目标元件ON，如图3-21所示，M0仅在X0的常开触点由断到通时的一个扫描周期内为ON；使用PLF指令时只是利用输入信号的下降沿驱动，其它与PLS相同。
