【图解】三菱plc变址寄存器用法教程

三菱plc变址寄存器的用法

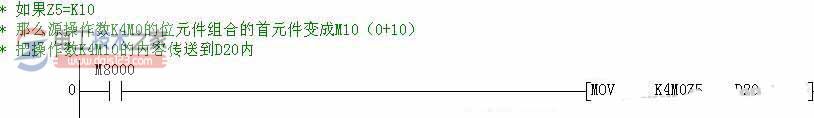

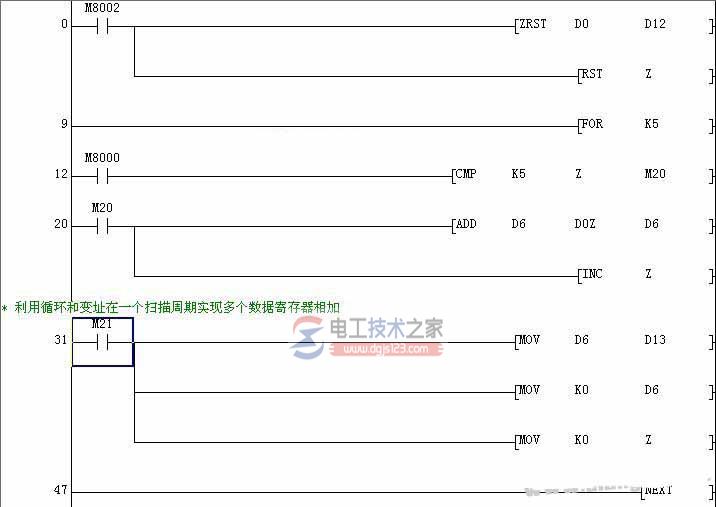

如图：



三菱plc变址寄存器分二种，即V（16位字元件），Z（16位字元件）。可像其它数据寄存器一样进行数据的读写，进行32bit操作时，将V/Z合并使用，指定Z为低位，V为高位。FX2N共有V0—V7，Z0—Z7  8对变址寄存器对。常用来修改软元件的地址号，对功能指令中允许变址的源或目标及其它操作数可用其复合变址，可使复杂的程序简单化。
