三菱plc比较指令(比较(CMP)与区域比较(ZCP))

三菱plc比较指令：比较（CMP）、区域比较（ZCP）

比较指令有比较（CMP）、区域比较（ZCP）两种，CMP的指令代码为FNC10，ZCP的指令代码为FNC11，两者待比较的源操作数[S·]均为K、 H、KnX、KnY、KnM、KnS、T、C、D、V、Z,其目标操作数[D·]均为Y、M、S。

CMP指令的功能是将源操作数[S1·]和[S2·]的数据进行比较，结果送到目标操作元件[D·]中。

在图13-3中，当X0为ON时，将十进制数100与计数器C2的当前值比较，比较结果送到M0～M2中，若100＞C2的当前值时，M0为ON，若100=C2的当前值时，M1为ON，若100＜C2的当前值时，M2为ON。当X0为OFF时，不进行比较，M0～M2的状态保持不变。


ZCP指令的功能是将一个源操作数[S·]的数值与另两个源操作数[S1·]和[S2·]的数据进行比较，结果送到目标操作元件[D·]中，源数据[S1·]不能大于[S2·]。

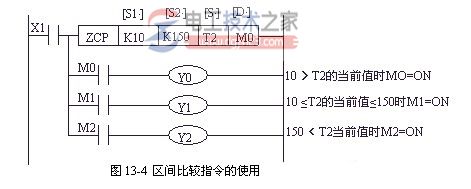

在图13-4中，当X1为ON时，执行ZCP指令，将T2的当前值与10和150比较，比较结果送到M0～M2中，若10＞T2的当前值时，M0为ON，若10≤T2的当前值≤150时，M1为ON，若150＜T2的当前值时，M2为ON。

当X1为OFF时，ZCP指令不执行，M0～M2的状态保持不变。
