三菱plc区间比较指令ZCP的用法举例

有关plc区间比较指令ZCP的用法，在三菱plc中ZCP用于将多个操作数进行区间比较，这里说一说三菱plc区间比较指令ZCP的使用方法，供大家学习参考。

三菱plc区间比较指令ZCP

1、ZCP指令的操作数

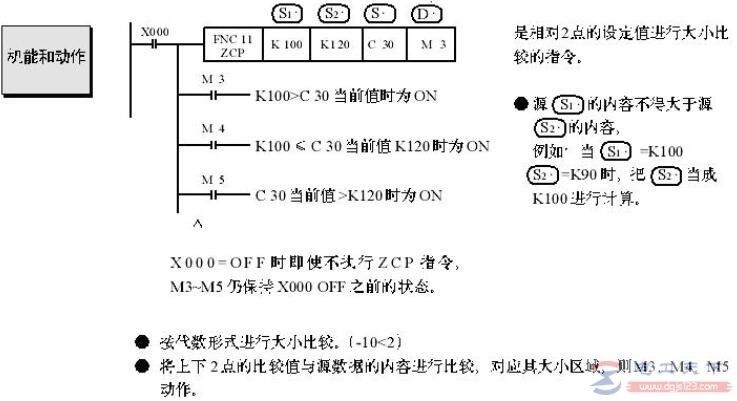

ZCP指令有三个操作数，ZCP指令的运行时，将一个操作数[S.]与两个操作数[S1.]和[S2.]形成的区间比较，且[S1.]不得大于[S2.]，结果送到[D.]中。

2、ZCP指令使用说明：

三菱plc区间比较指令ZCP的应用实例

区间比较指令ZCP是将一个源操作元件S3的数值与另两个源操作元件S1和S2的数值进行比较，并将结果送到目标操作元件D中。

如下图：

例子，一个自动剪板机的plc程序。

plc的Y0 Y1 Y2分别与变频器的高速、低速、制动端子相连，当按下启动按钮X000时，电机开始送料，同时计数开始（转数）。电机高速运行，若计数器的设定值为1000、1200，则当计数器K值满足1000＜K＜1200时，电机低速运行；当计数器K值满足K＞1200时，电机制动。剪刀动作开始。

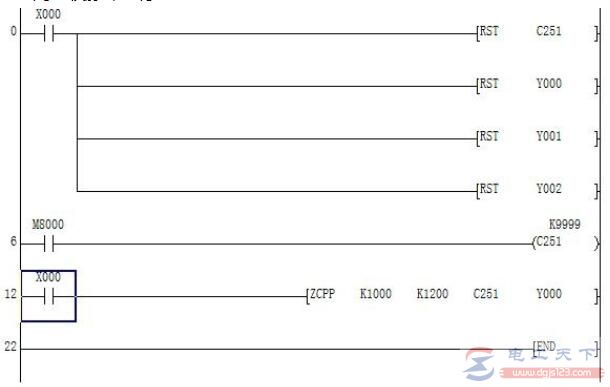

程序：

RST：复位指令

C251： 高速计数器

ZCPP：区间比较脉冲执行

附，ZCP指令的用法小结。

ZCP为三菱系列区间比较指令，其源操作数为三位S1 S2 S3(K,H,KnX,KnY,KnM,KnS,T,C,D,V,Z)均为字元件，目标操作数D（Y M S）为位元件，如下：

LD X0

ZCP K10 K20 C0 M0

在C0小于K10时，M0为ON，M1为OFF，M2为OFF

在C0大于或等于K10，小于或等于K20时，M0为OFF，M1为ON，M2为OFF。

在C0大于K20时，M0为OFF，M1为OFF，M2为ON。

以上通过实例介绍了三菱plc区间比较指令ZCP的用法，希望对大家有所帮助。
