西门子S7-200系列PLC减计数指令入门教程

西门子S7-200系列PLC减计数指令实例

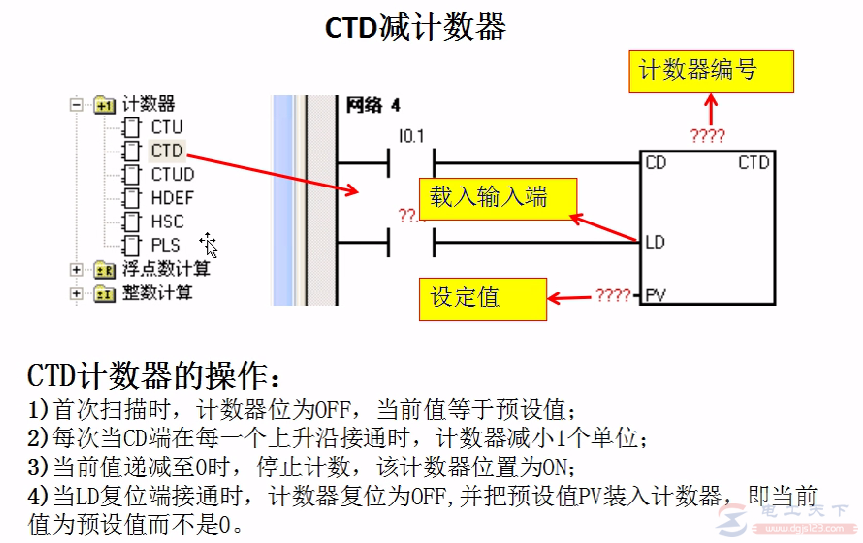

本节学习下西门子s7-200中减计数器的用法，先来看下指令在程序中的位置及符号形态。

CTD计数器的操作：

1、首次扫描时，计数器位为OFF,当前值等于预设值；

2、每次当CD端在每一个上升沿接通时，计数器减小1个单位；

3、当前值递减至0时，停止计数，该计数器位置为ON;

4、当LD复位端接通时，计数器复位为OFF，并把预设值PV装入计数器，即当前值为预设值而不是0.

指令命名的含义：CTU（UP）增加计数器，CTD（DOWN）减少计数器。

关于“载入输入端”，就如此前的加计数器一样，在PV位置输入一个设定值，比如数字9。那么，在I0.1的位置，开始向内输入信号时，次数会从设定值的位置开始向下减，而在这期间，如果通过“载入输入端”输入一个信号，那么计数器的当前值会自动跳转到设定值。

如下图：

说明：对于减计数器来说，当C0的值从设定值减少到0时，计数器工作，常开触点将导通。
