LOGO!中增/减计数器实现单按钮启停功能的方法

LOGO!中增/减计数器实现单按钮启停功能的方法

利用LOGO！的加减计数器可以在 LOGO! Soft Comfort的FBD编程环境下方便的实现单按钮启停功能。

操作步骤：

1 增/减计数器
1.1 增/减计数器功能及引脚

根据参数设置，输入脉冲将增加或减少一个内部值。当达到配置的阀值时，置位或复位输出。计数的方向可以通过输入Dir处的信号来更改。增/减计数器相关属性见表1-1。

2 通过增/减计数器实现单按钮启停

2.1 创建块并连线

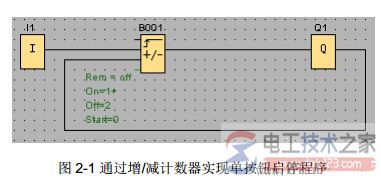

创建图2-1所示的块并按图连接块的引脚。其中I1连接增/减计数器B001的Cnt,B001的输出连接Q1，Q1的输出连接B001的Dir。

2.2 分配增/减计数器参数

为增减计数器分配参数，其中接通阀值=1、关断阀值=2、开始值=0，激活参数保持和激活参数保护功能按需要设置是否使能。

若使能激活参数保持功能，则LOGO!掉电后重新上电时增/减计数器保护掉电前状态；若使能激活能参数保护功能，则可以防止通过LOGO!显示屏修改参数引起程序执行错乱。

本FAQ中不使能激活参数保护和激活参数保持功能，见图2-2。

3 结果测试
3.1 首次接通I1并断开

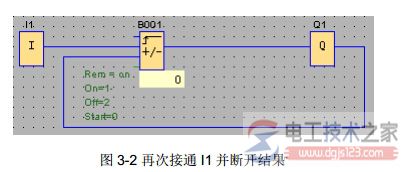

3.2再次接通I1并断开

4 测试环境

本FAQ测试采用的软硬件为：
软件：LOGO!Soft Comfort v7.1.5
硬件：LOGO!12/24RCE(订货号为：6ED1 052-1MD00-0BA7)
