欧姆龙plc开关电源维修过程详解

欧姆龙plc开关电源维修过程，欧姆龙plc，上电后不显示了，往往是开关电源坏了，IC11和F11的损坏，搭表笔一测便知，C12有时被忽略，C12紧靠着电源模块的散热片安装，内部的电解液容易干涸。

欧姆龙plc开关电源维修过程

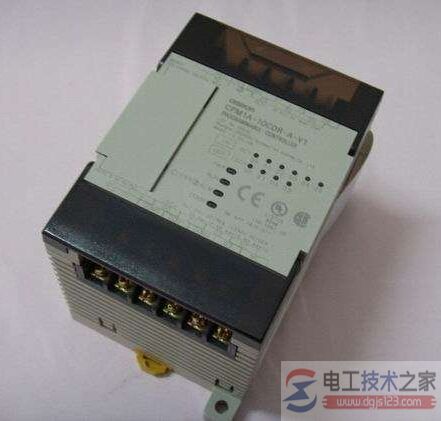

如果一台欧姆龙PLC，上电后不显示了，往往是开关电源坏了。千万不要以为是多么难修复，因此而将这台PLC报销了是很可惜的。欧姆龙PLC的开关电源往往是除了一只电源模块，似乎见不到别的元件。最近修过几台。发现这类电源有一个“通病”：坏的元件只有三个，F11保险丝；IC11电源模块；这第三个元件最不为人注意，即C12这只电解电容。其实它也是整个电源损坏的“元凶”。但说它是元凶，又有点冤枉，听我道来。

C12紧靠着电源模块的散热片安装，天长日久以后，其内部的电解液受热蒸发，逐步干涸。而C12从表面上看不出异常，在线测量也不短路。如果拆下，测其容量仅剩几微法，为原容量的十分之一了。电源模块原来取用的是平稳的电流，电容失容后，回路电流就有些波起浪涌了。

这一下电源模块受不了了，击穿短路顺理成章。F11当然也臣从君命，一块玩完。C12的失容现象，暴露了该电源在结构布局上的不合理——电解电容不能紧靠散热片安装。这当然是设计者的疏忽。因此对使用几年以上的欧姆龙PLC，出现上电倒好似没通电的征象时，多数是C12已失容，并由C12的失容， IC11模块和F11已经“寿终正寝”了。

IC11和F11的损坏，搭表笔一测便知，C12有时被忽略。换上好件后，一上电，不带载可能还行，一带载便听见“啪”的一声，你换上的好件又坏了。千万别抱怨供应商给你提供的是次品，而是你的检修功夫不到位呀。一定要检查C12。
