一、plc顺序功能图的三种要素

顺序功能图主要由步、有向连线、转换、转换条件和动作(或命令)等要素组成。

步与步之间实现转换应同时具备两个条件：
1、前级步必须是活动步。
2、对应的转换条件成立。

二、plc顺序控制功能图的三要素

plc顺序功能图的三要素，简单来讲就是：步、转换条件、动作。这也被称为是plc顺序功能图的三种主要元件。

顺序功能图的三要素是步、转换条件与动作。顺序功能图主要由步、有向连线、转换、转换条件和动作（或命令）等要素组成。

初始步用双线框表示，一般步用矩形框表示，矩形框中用数字表示步的编号。

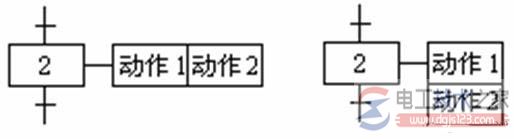

转换条件用短划线表示，在旁边可用文字标注。动作用矩形框表示，矩形框可用文字或符号表示。

如果一个控制系统可以分解成几个独立的控制动作或工序，且这些动作或工序必须严格按照一定的先后次序执行才能保证生产的正常进行，这样的控制系统称为顺序控制系统。其控制总是一步一步按顺序进行。

顺序功能图SFC(Sequential Function Chart)就是描述控制系统的控制过程、功能及特性的一种图形。

三、plc顺序功能图的基本结构

1、单序列

单序列由一系列相继激活的步组成，每一步的后面仅有一个转换，每一个转换的后面只有一个步。

2、选择序列

选择序列的开始称为分支，转换符号只能标在水平连线之下。一般只允许同时选择一个序列，即选择序列中的各序列是互相排斥的，其中的任何两个序列都不会同时执行。
选择序列的结束称为合并，几个选择序列合并到一个公共序列时，用需要重新组合的序列相同数量的转换符号和水平连线来表示，转换符号只允许标在水平连线之上。

3、并行序列

并行序列是开始称为分支，当转换的实现导致几个序列同时激活时，这些序列称为并行序列。

每个序列中活动步的进展将是独立的。在表示同步的水平双线之上，只允许有一个转换符号。并行序列用来表示系统的几个同时工作的独立部分的工作情况。

并行序列的结束成为合并，在表示同步的水平双线之下，只允许有一个转换符号。
