3/2接线断路器母线差动保护

一、3/2接线断路器母线保护的特点

3/2接线断路器母线保护的特点，从三个方面说明：

1. 单母线连接方式；

2. 母线保护的双重化；

3. 母线短路时有电流从母线流出。

二、母线完全电流差动保护

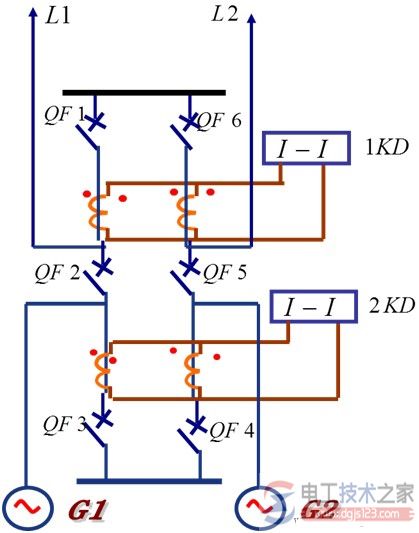

对母线完全电流差动保护的说明：正常运行：G1带L1，G2带L2运行；I、II母线保护均有不平衡电流，保护不动作。

①I母线短路：以流入母线的电流为正方向，则I母线短路时，I母线差动保护流过短路点总电流，I母线差动保护动作，跳QF1、QF6，故障切除，L1、L2继续运行。

②L1故障，I、II母线保护均为不平衡电流，保护不动作

图1
