【图】德力西双电源切换开关接线图及接线端子标识图解

德力西双电源切换开关接线图及接线端子标识

德力西双电源切换开关最常用的是CDQ3系列双电源开关，这款双电源切换开关的特点是实现常用电源(N)与备用电源(R)之间的自动切换(也可设置为手动切换)，因一路电源出现断电或异常(欠压、过压、失压)而进行电源之间的自动转换，以保证供电的连续性、可靠性和安全性。

电流容量分别为63、100、225、400、630A、800A，电动操作机构为电机(单相交流)用电机的正、反转来驱动分、合闸进行电源转换。

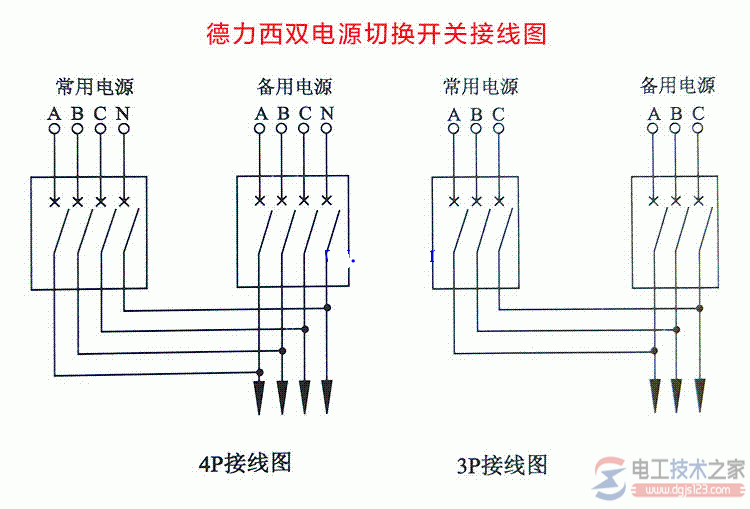

了解了这款德力西双电源开关的特点后，怎么接线，如下图，接线方法其实是很简单的，只要照下图接线即可。

接好主线后，会发现德力西双电源切换开关的旁边还有几组接线端子，作用是什么，见下表说明：
