变电所一次设备二次设备分类及作用(图文)

【变电所的一次设备与二次设备】

变压器是变电站的主要设备，变电所(站)的一次设备还包括电压互感器和电流互感器，开关设备，防雷设备等，对一次设备进行监察、测量、控制、保护和调节的设备，称为二次设备。

一、变电所的一次设备

变电所是改变电压的场所。

为了把发电厂发出来的电能输送到较远的地方,必须把电压升高,变为高压电,到用户附近再按需要把电压降低。这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同,称为变电所、配电室等。

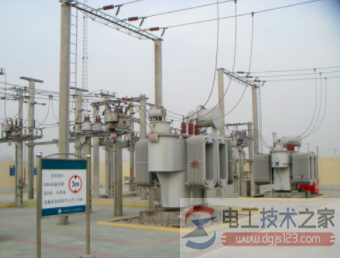

变电站(Substation）是把一些设备组装起来,用以切断或接通、改变或者调整电压,在电力系统中,变电站是输电和配电的集结点,变电站主要分为：升压变电站,主网变电站,二次变电站,配电站。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过其变压器将各级电压的电网联系起来。

变电站起变换电压作用的设备是变压器,除此之外,变电站的设备还有开闭电路的开关设备,汇集电流的母线,计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等,有的变电站还有无功补偿设备。 变电站的主要设备和连接方式,按其功能不同而有差异。

变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器即高、低压每相共用一个绕组,从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压高低与绕组匝数成正比,电流则与绕组匝数成反比。

变压器按其作用可分为升压变压器和降压变压器（相关阅读：变压器的分类_变压器的作用  变压器的分类方法  ）。前者用于电力系统送端变电站,后者用于受端变电站。

变压器的电压需与电力系统的电压相适应。为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。

按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。有载调压变压器主要用于受端变电站。

电压互感器和电流互感器。

它们的工作原理和变压器相似,它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。

在额定运行情况下电压互感器二次电压为l00V,电流互感器二次电流为5A或1A。电流互感器的二次绕组经常与负荷相连近于短路,请注意:绝不能让其开路,否则将因高电压而危及设备和人身安全或使电流互感器烧毁。

开关设备。

它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开,还可以有自动重合闸功能。在我国,220kV以上变电站使用较多的是空气断路器和六氟化硫断路器。

隔离开关（刀闸)的主要作用是在设备或线路检修时隔离电压,以保证安全。它不能断开负荷电流和短路电流,应与断路器配合使用。

在停电时应先拉断路器后拉隔离开关,送电时应先合隔离开关后合断路器。如果误操作将引起设备损坏和人身伤亡。
