一文看懂剩余电流检测的工作原理图

剩余电流式电气火灾监控探测器利用电流互感器检测电流的原理，可以用于检测剩余电流的大小，以防止电气火灾的发生，下面是剩余电流的检测原理图，供大家参考。

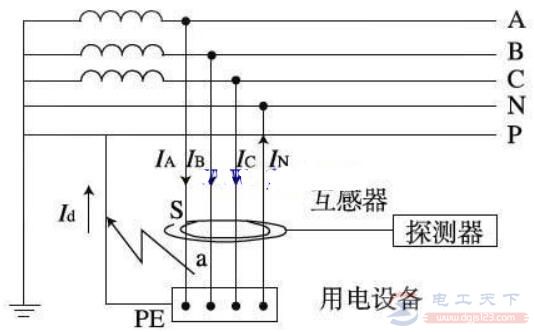

剩余电流的检测原理图

如下图：

图中IA、IB 、IC为相电流，IN为中性线电流，Id为相线在a点的对地剩余电流，S为任一封闭面。

根据基尔霍夫定律，流入任一封闭面S的电流有效值相量之和等于零，则由IA+IB +IC -IN-Id =0整理可知：IA+IB +IC -IN=Id 。

在正常情况下，三相电流的矢量和与N线中流过的电流大小相等，方向相反，相互抵消。

如果线路绝缘劣化或其它原因导致A相线在a点产生对地电流，那么在图中S处电流互感器的线圈中将感应出与剩余电流Id大小成正比的电流，其数值大小反映了配电线路及电气设备中电流的泄露情况。

扩展资料：怎么检测电路中的剩余电流

在电源接入两个脚上，用万用表适当量程测量两个脚之间的电压或电流，如果看到表针有逐渐下降的度数，说明这就是电路的剩余电流。
