一文看懂剩余电流断路器的工作原理

有关剩余电流断路器的知识，剩余电流是指流过剩余电流保护器主回路的电流瞬时值的矢量和（以有效值表示），而剩余电流断路器的工作原理是什么，可以通过本文来深入学习下。

一、三极剩余电流断路器的工作原理

剩余电流断路器是在普通塑料外壳式断路器上，增加一个零序电流互感器和一个剩余电流脱扣器（漏电脱扣器）组成的电器。

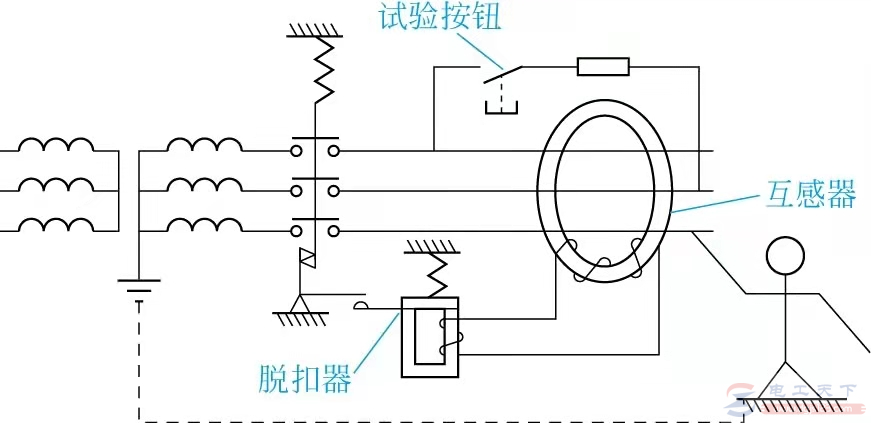

图1：三极剩余电流断路器原理图

根据基尔霍夫定律，三相电的矢量和为零，即：

在正常情况下，零序电流互感器的二次侧没有感应电动势产生，剩余电流断路器不动作，系统保持正常供电。

当被保护电路中出现漏电事故时，三相交流电的电流矢量和不为零，零序电流互感器的二次侧有感应电流产生，当剩余电流脱扣器上的电流达到额定剩余动作电流时，剩余电流脱扣器产生动作，使剩余电流断路器切断电源，从而可以防止触电事故的发生。

每隔一段时间（如一个月），按下剩余电流保护电器的试验按钮一次，人为模拟漏电，以测试剩余电流保护电器是否具备剩余电流保护功能。

四极剩余电流保护电器的工作原理与三极剩余电流保护电器类似，只不过四极剩余电流保护电器多了中性线这一极。

二、二极剩余电流断路器的工作原理

二极剩余电流断路器如下图，负载为单相电动机，I_idGenCharOverride-4和I_idGenCharOverride-4大小相等，方向相反，即：

图3：二极剩余电流断路器原理图

当有漏电I_idGenCharOverride-4时，互感器中产生磁通，互感器的副边线圈产生感应电动势，使断路器的脱扣线圈动作，切断电源，起到保护作用。

三、电子式剩余电流保护电器的工作原理

当发生漏电事故时，电流继电器将漏电信号传送给电子放大器，电子放大器将信号放大，断路器的脱扣机构使主开关断开，切断故障电路。
