怎么正确选择漏电保护器的接线方法

漏电保护器的接线方法

低压漏电保护器有单相二线（1P+N）、两相二线（2P） 、两相三线（2P+N，已淘汰）、三相三线（3P）、三相四线（3P+N）等几种，在使用时应根据电力系统的特点来选择。

至于选定的某一漏电保护器的接线方法，需要先分清电路系统的保护方式（接地保护或接零保护）。其次，需要了解所保护的用电设备是单相、两相还是三相，然后根据选定的漏电保护器选择正确的接线方法。

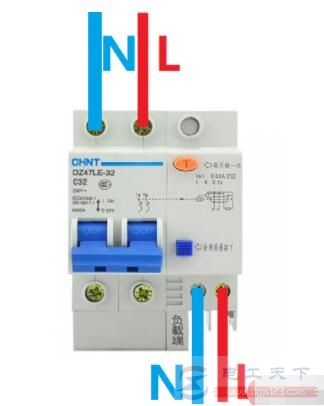

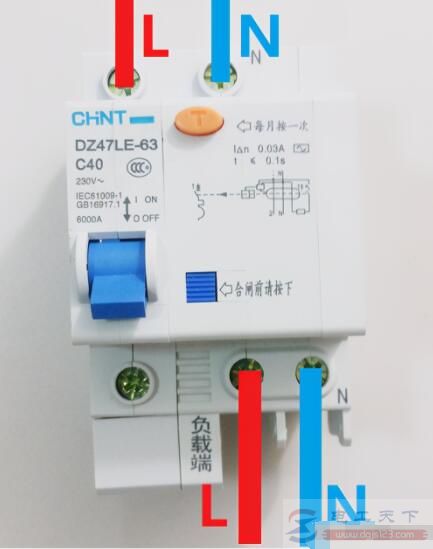

1、单相二线或两相二线漏电保护器的正确接线方法，见下图。

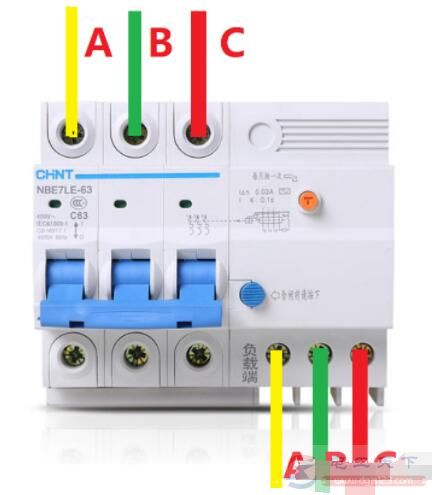

2、三相三线漏电保护器的正确接线方法，如下图。

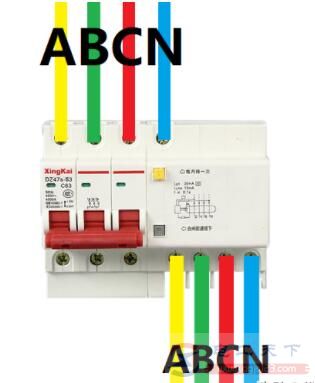

3、三相四线漏电保护器用于直接接地系统（TT、TN-C系统）时，以下是正确的接线方法。
