位置开关的作用

位置开关又称行程开关或限位开关，是一种小电流主令电器。生产设备的某些运动部件产生机械位移碰撞位置开关，使其触头动作，从而将机械信号变为电信号，接通、断开或变换某些控制电路的指令。

位置开关常用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

位置开关按其动作及结构可分为按钮式(直动式)、旋转式(滚轮式)和微动式三种，图1以JLXK1系列位置开关的外形。

(a)按钮式 JLXK1-311   (b)单轮旋转式JLXK1-111 (c)双轮旋转式JLXK1-211

图1 JLXK1系列位置开关

按触头动作方式可分为蠕动型和瞬动型，两种类型的触头动作速度不同。

蠕动型触头分合速度取决于生产机械触动操作头的移动速度。

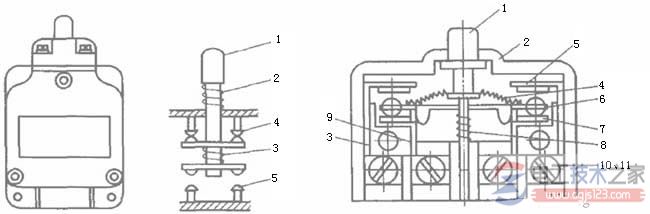

蠕动型触头分合太慢易受电弧烧灼，减少触头使用寿命；瞬动型位置开关在操作头被碰触到一定程度时总能产生迅速的动作，与生产机械的移动速度无关，性能优于蠕动型。两种类型位置开关组成结构如图2。

图2 位置开关(蠕动型与瞬动型)

位置开关的符号

位置开关在电气原理图中的符号如图3，可用文字ST表示。

(a)位置开关动合触点 (b)位置开关动断触点

图3 位置开关符号

1、在某些资料上，“常开触点”又称“动合触点”；“常闭触点”又称“动断触点”。

2、位置开关又称行程开关。
