有关智能开关的接线方法,分为二种情况,一种是两路灯在一个开关上实现双控,一种是两个智能开关上都有火线、灯线,智能开关之间不用连接线,下面具体来看下。
单火线的智能开关,如果只是单控,接线很简单,与传统开关没什么区别,火线接L,灯线接L1、L2、L3、L4即可。
图1:单控两开
双控接线:
第一种:两路灯在一个开关上实现双控,向没有灯线的开关引入一根灯线(如果86底盒没有火线,可以从另一个开关同时引入火线;如果原底盒已有火线,则可以直接接上火线)形成回路,使没有灯线的智能开关通过回路带电。
图2:双控接线,两路灯在一个开关上

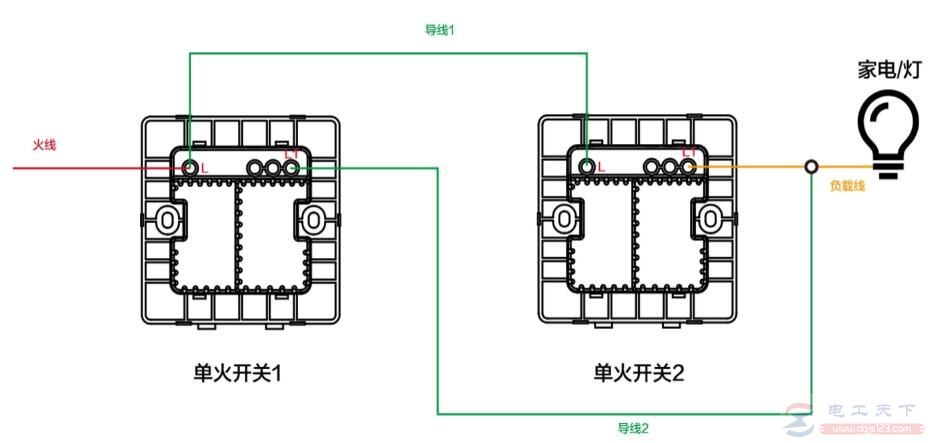

图3:一开双控,向没有灯线开关引线
第二种:两个智能开关上都有火线、灯线,智能开关之间不需要连接线,通过App设置或苹果家庭自动化的设置把两个开关绑定为双控,即可以实现双控。

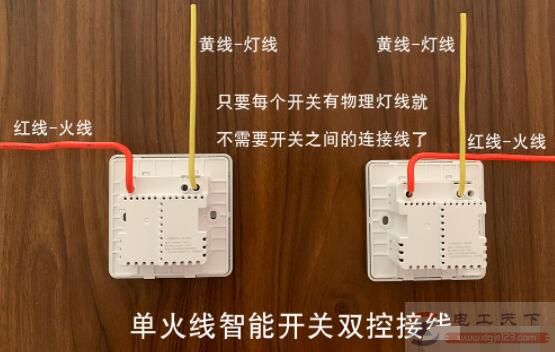

每个开关都有火线、灯线时,则不需要连接线。
