分励脱扣器接线图与接线方式

分励脱扣器属于电磁脱扣器：它是断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，并且配合断路器达到上述功能，断路器与分励脱扣器可以是一体的，也可以是组合装配的，同时当施加一个信号给分励脱扣器线圈时，它促使断路器分断跳闸。

分励脱扣器接线图与接线方式

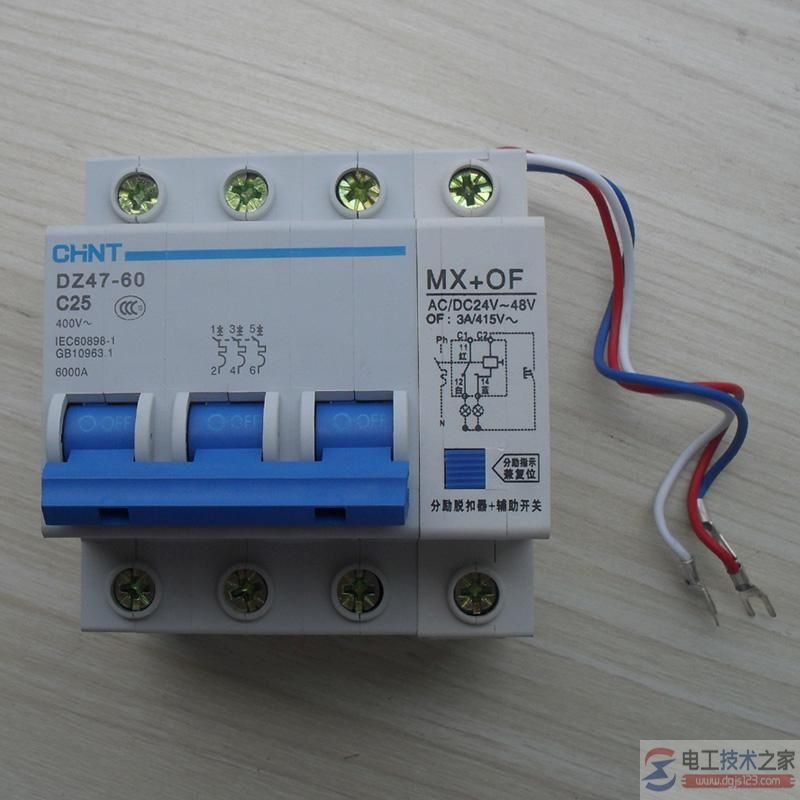

如图1：

分励脱扣器用于远距离操作低压断路器分闸控制，它的电磁线圈并联在低压断路器的电源侧。

需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。

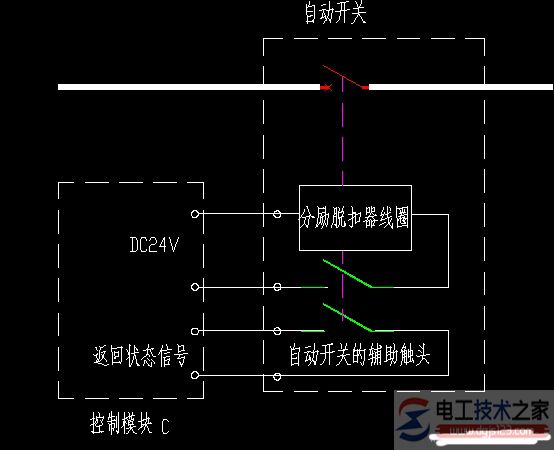

如图：
