按钮开关接线实物图,附按钮复位操作的注意事项

作者:老电工时间:2020-02-08 11:50:06

在对按钮开关进行接线时,对于按钮开关的触头,单按钮与复合按钮的操作要求,以及按钮自动复位的特点,还有按钮开关接线实物图的注意事项,一起来了解下。

按钮开关接线实物图

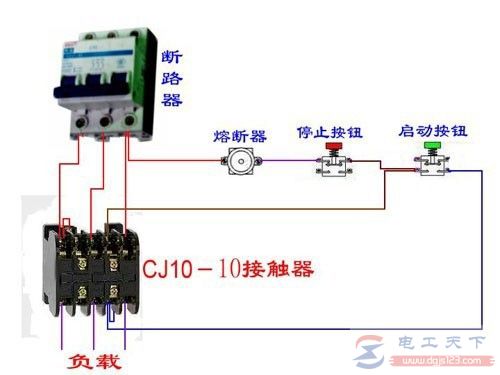

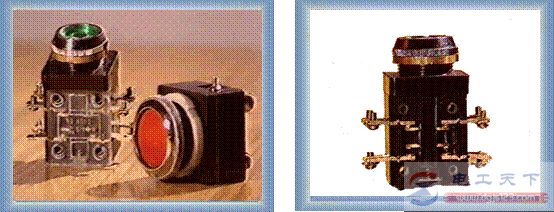

有如下所示的按钮开关,如何进行接线,有哪些注意事项?

按钮开关接线实物图,附按钮复位操作的注意事项

1、常开与常闭触点

在未按下按钮之前,上面一对静触点与动触点接通,称为常闭触点;下面一对动、静触点是断开的,称为常开触点。

2、单按钮与复合按钮

单按钮是只具有常开或常闭触点的按钮,复合按钮为既有常开又有常闭触点的按钮。

复合按钮的动作原理为:按下按钮帽,动触点下落,常闭触点断开,常开触点闭合。

3、按钮自动复位

松开按钮,在弹簧的作用下动触头恢复原位,即常开触点恢复断开,常闭触点恢复闭合,也称按钮自动复位。

注意事项

复合按钮动作时,各触点的通断有先后顺序:按下按钮时,常闭触点先断开,常开触点后闭合;当松开按钮时,常开触点先断开,常闭触点后闭合。

按钮开关接线实物图,附按钮复位操作的注意事项

按钮开关接线实物图,附按钮复位操作的注意事项

以上就是按钮开关的接线实物图,供大家学习参考。
