行程开关怎么选型?行程开关与接近开关选型方法

作者:老电工2020年05月26日 06:19

有关行程开关选型方法,行程开关按结构可分为直动式、滚轮式和微动式三种,行程开关如何选型呢,接近开关的选型方法又是什么呢。

行程开关与接近开关选型方法

一、行程开关的选型

行程开关的选型

行程开关种类很多,按结构可分为直动式、滚轮式和微动式三种。

JLXKl系列行程开关有单轮防护式、双轮防护式、直动防护式和直动滚轮防护式。触头数量为1常开和1常闭。交流接通电流5A。

X2系列行程开关有直动式和滚轮传动式。触头数为2常开2常闭,额定电流5A。

LX3系列行程开关具有常开、常闭触头各一对和一个公共接触桥,为直动式,基座用塑料制成,保护式有金属外壳,额定电流5A。

LX5系列行程开关具有常开、常闭触头各一对,并有一个公共跳跃式接触桥,额定电流3A,在电路中作微量行程控制用。

LXl2—2型行程开关具有2常开2常闭触头,额定电流5A。

LXl9A系列行程开关是LXl9系列行程开关的改型产品,具有1常开1常闭触头,额定电流5A。可组成单轮、双轮及径向传动杆等形式的行程开关。

LX21型双轮行程开关额定电流5A。

LX22系列行程开关额定电流20A。

LX29系列行程开关是以LX29—1型微动开关为基础,增加不同机构组合而成。有单臂滚轮型、双臂滚轮型、直杆型、直杆滚轮型、摇板型和摇板滚轮型等。具有1对常开1对常闭触头,额定电流5A。

LX32系列行程开关是以LX31—1/1型微动开关作执行元件,有直杆型、直杆滚轮型、单臂滚轮型和卷簧(方向)型等。额定电流交流0.79A。

LX31系列微动开关,有基本型、小缓冲型、直杆型、直杆滚轮型、摇板型和摇板滚轮型等。额定电流交流0.79A。

JW型微动开关有基型和带滚轮型。额定电流3A。

二、接近开关的选型

接近开关的选型

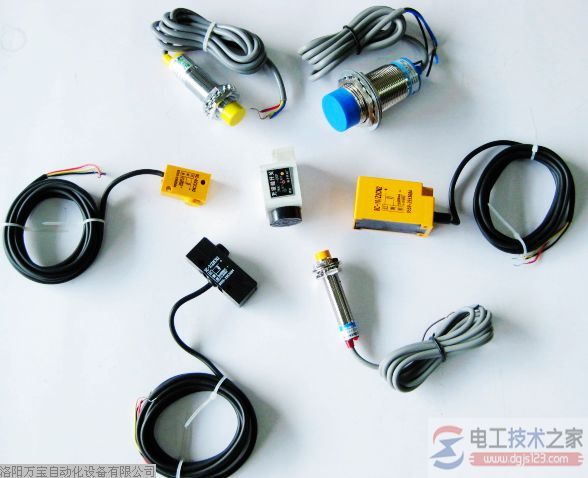

为了克服有触头行程开关可靠性较差、使用寿命短和操作频率低的缺点,采用了无触头式行程开关即电子接近开关。

接近开关是当运动的金属物体与之接近到一定距离时便发出接近信号,它不需施以机械力。

由于电子接近开关具有电压范围宽、重复定位精度高、响应频率高及抗干扰能力强、安装方便、使用寿命长等特点,它的用途已远超出一般行程控制和限位保护,在检测、计数、液面控制以及作为计算机或可编程序控制器的传感器上获得广泛应用。

按工作原理分,电子接近开关有高频振荡型、电容型、电磁感应型、永磁型与磁敏元件型等,其中以高频振荡型最常用。

接近开关特有的技术参数有:动作距离、重复精度、操作频率和复位行程等。

常用的接近开关有LJ系列、CWY系列、SQ系列以及引进德国西门子公司技术生产的3SC系列等。
