接近开关接线方式与注意事项

作者:老电工2016年04月26日 01:54

接近开关的接线方式

1、接近开关有两线制和三线制之区别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的。

2、两线制接近开关的接线比较简单,接近开关与负载串联后接到电源即可。

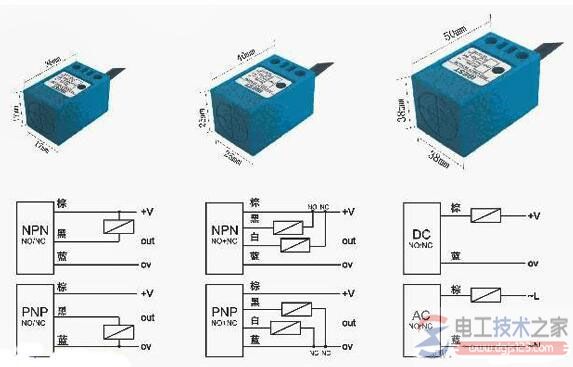

3、三线制接近开关的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。

负载的另一端:对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源0V端。
接近开关的接线方式

4、接近开关的负载可以是信号灯、继电器线圈或可编程控制器plc的数字量输入模块。
接近开关的接线方式

5、注意,接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类:一类的公共输入端为电源0V,电流从输入模块流出(日本模式),此时,一定要选用NPN型接近开关;

另一类的公共输入端为电源正端,电流流入输入模块,即阱式输入(欧洲模式),此时,一定要选用PNP型接近开关。

6、两线制接近开关受工作条件的限制,导通时开关本身产生一定压降,截止时又有一定的剩余电流流过,选用时应予考虑。

三线制接近开关虽多了一根线,但不受剩余电流之类不利因素的困扰,工作更为可靠。 来自:电工技术之家
接近开关的接线方式

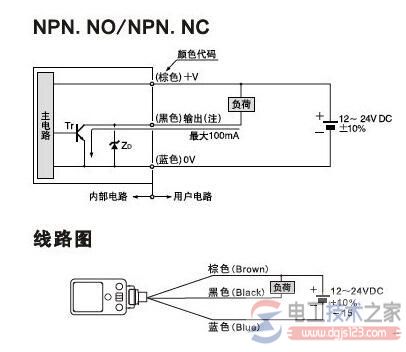

NPN型,是输出负极信号,图上的电阻表示负载。是表示当感应到接近物体时,黑线和负极是导通的,负载的另一端连接到+12V至+24V,负载通电工作。

当配合PLC使用时,要仔细了解是否和PLC输入极性是否一致,一般连接:1接+24, 3接负极(很多PLC的公共端COM是取负极。 4接PLC相应的信号输入接点X0)。
