万能转换开关的外形结构与图形符号

万能转换开关的外形结构与图形符号

万能转换开关是一种可以控制多个回路的主令电器。

可作为电压表、电流表的换相开关，也可作为小容量电动机的控制开关。

由很多层触头座叠装，每层触头底座内装有一副(或三副)触头和一个装在转轴上的凸轮组成，因其触头数量多、可控制多个回路、用途较广，所以称为万能转换开关。

其外形、结构和图形符号如下图。

(a)   (b) (c)
(a)外形(b)凸轮通断触头示意图  (c)图形符号

万能转换开关的结构和图形符号

LW2系列万能转换开关

LW5-16系列万能转换开关

LW12-16系列万能转换开关

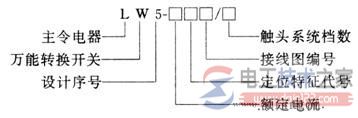

万能转换开关型号的意义
