转换开关的结构_转换开关的选用

转换开关在电气控制线路中常用于5KW以下电动机的起动、停止、变速、换向和星、三角起动，还可用于电气测量仪表的转换。

1、转换开关结构

专用作小容量异步电动机的正反转控制转换开关。

其开关右侧装有三副静触头，标注号分别为L1、L2和W，左侧也装有三副静触头，标注号分别为U、V、L3。转轴上固定有两组共6个动触头。

开关手柄有“倒”、“停”、“顺”三个位置，当手柄置于“停”位置时，两组动触头与静触头均不接触。【转换开关的结构_转换开关的选用】

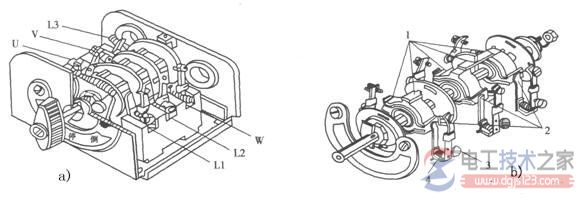

图1，转换开关

a)外形  b)结构1-动触头  2-静触头  3-调节螺钉  4-触头压力弹簧

当手柄置于“顺”位置时，一组3个动触头分别与左侧三副静触头接通；当手柄置于“倒”位置时，转轴上另一组3个动触头分别与右侧三副静触头接通。

转换开关图形文字符号见图。

图中小黑点表示开关手柄在不同位置上各支路的通断状况。

开关手柄置于“停”位置时支路1~6均不接通，置于“顺”位置时支路1、2、3接通，置于“倒”位置时则支路4、5、6接通。【转换开关的结构_转换开关的选用】

转换开关图形文字符号

2、转换开关选用

转换开关选用时应按额定电压与额定电流等参数选择合适的系列规格，并按操作需要选择手柄型式和定位特征，而触头数量和接线图编号则根据不同控制要求选用。
