刀开关的结构_刀开关的工作原理

刀开关一般用于电气设备中不频繁接通或断开的电路，换接电源和负载等。

隔离电源的刀开关亦称作隔离开关。



按刀数可分为单极、双极和三极。用手扳动手柄实现触刀插入或脱离操作的控制。

刀开关在安装时，手柄应向上，不得倒装或平装，避免由于重力自动下落，从而引起误动作合闸。

电源线应接在上端，负载线接在下端，确保拉闸后刀片与电源隔离，防止发生意外事故。【刀开关的结构_刀开关的工作原理】

附1，闸刀开关工作原理是什么？

闸刀开关是一种手动配电电器。主要用来隔离电源或手动接通与断开交直流电路，也可用于不频繁的接通与分断额定电流以下的负载，如小型电动机、电炉等。

闸刀刀开关是最经济但技术指标偏低的一种刀开关。闸刀开关也称开启式负荷开关。

它主要有：与操作瓷柄相连的动触刀、静触头刀座、熔丝、进线及出线接线座，这些导电部分都固定在瓷底板上，且用胶盖盖着。

所以当闸刀合上时，操作人员不会触及带电部分。胶盖还具有下列保护作用：

1)将各极隔开，防止因极间飞弧导致电源短路；

2)防止电弧飞出盖外，灼伤操作人员；

3)防止金属零件掉落在闸刀上形成极间短路。熔丝的装设，又提供了短路保护功能。

4)闸刀开关技术参数与选择

闸刀开关种类很多，有两极的（额定电压250V）和三极的（额定电压380V），额定电流由10A至100A不等。

刀开关又称闸刀开关或隔离开关，它是手控电器中最简单而使用又较广泛的一种低压电器。【刀开关的结构_刀开关的工作原理】

刀开关在电路中的作用是：隔离电源，以确保电路和设备维修的安全；分断负载，如不频繁地接通和分断容量不大的低压电路或直接启动小容量电机。

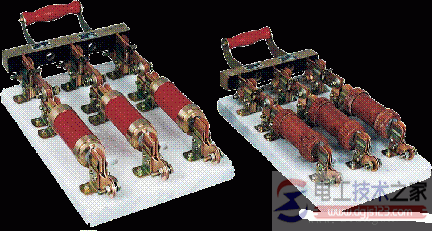

刀开关是带有动触头--闸刀，并通过它与底座上的静触头--刀夹座相楔合（或分离），以接通（或分断）电路的一种开关。其中以熔断体作为动触头的，称为熔断器式刀开关，简称刀熔开关。

转换开关用于主电路将一组已连接的器件转换到另一组已连接的器件。(电工天下 www.dgjs123.com)

采用刀开关结构形式的称为刀形转换开关；采用叠装式触头元件组合成旋转操作的，称为组合开关。

常用的刀开关有HD型单投刀开关、HS型双投刀开关（刀形转换开关）、HR型熔断器式刀开关。
