双联开关接线图看一看，双联开关怎么接线很简单

有关双联开关的接线方法，有网友咨询双联开关怎么接线，在接线时需要注意哪些问题，这里分享几个双联开关的接线图，以及线路布线的特点及相关问题，供大家参考。

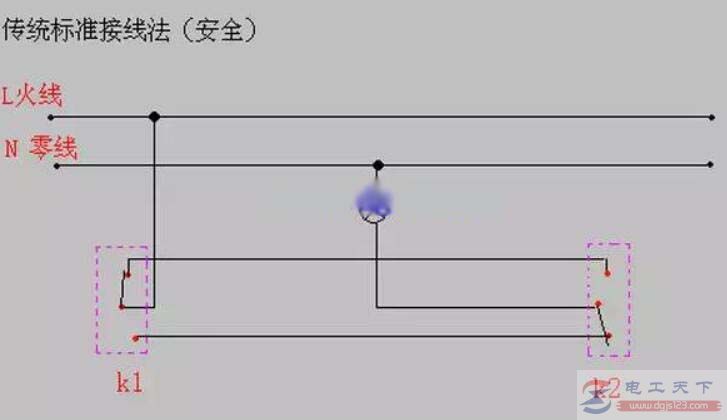

双联开关的接线方法

开关接线端子标有L1，L2.的孔是公共端，接火线，接线端子标有L11.L12.的孔接1#灯头线（两个孔随便接一个），标有L21.L22的孔接2#灯的控制线(两个孔随便一个）两个灯的零线并联后和电源的零线在并联连接。

双联开关，又称为双控开关，是指这两条电路保证当任意一个开关状态改变，可以使中间连接的电器和电源在开路/断路状态切换。

双控就是两个以上的控制开关，即一个照明灯具可以在不同的地方控制。

双联开关一般用于楼梯（在楼上或楼下都能控制中间的灯的开关）和卧室在门口和床头都能控制灯的开关。

随着声光控的普及在楼梯间的运用减少，主要是在卧室和别墅的楼梯使用。

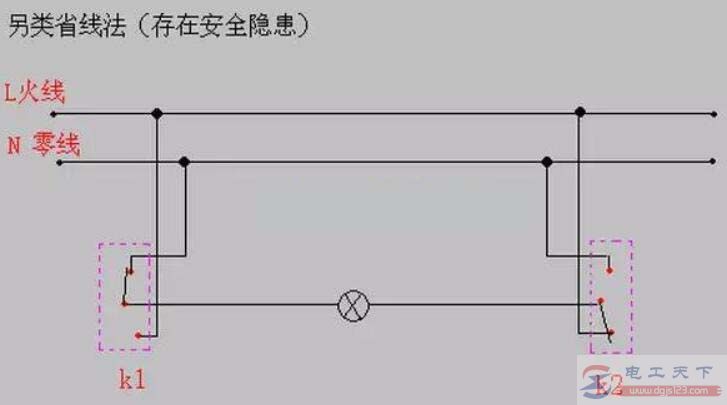

双联开关电路的另一种接线法（两个开关都入火线，安全） 接线要点：

1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；

2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。

3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。

这种电路的布线特点：

1、双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的）

2、两个开关都入火线，而且只能接于上接线端（或下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。

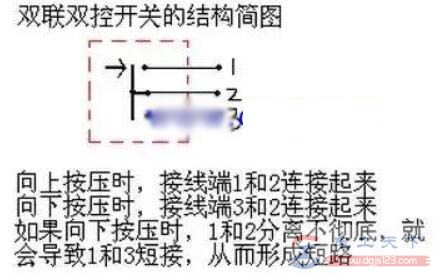

注意，采用省线法，可以节省些导线，但存在很大的安全隐患。如果使用了劣质的开关质量，常由于切换接线端时，开关分离不彻底，易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，在使用一段时间后，这种表现更为突出。因此，不提倡用省线法来布线。
