公牛一开关五孔插座怎么接线，一开关五孔插座接线图

有关公牛一开关五孔插座的接线图，在正常的电路中，一开关五孔插座怎么接线，公牛一开关五孔插座的接线方式，分二种情况，一是开关控制插座的接法，二是开关控制灯的接法。

公牛一开关五孔插座的接线方法

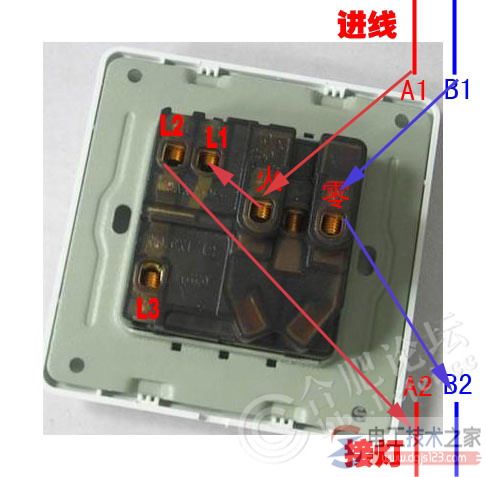

1、开关控制插座的接法

见下图：

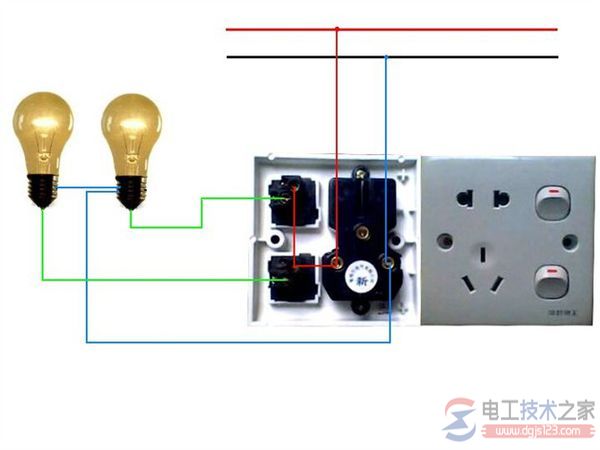

2、开关控制灯的接法

见下图：

其中：红色--火线 ；蓝色--零线 ；黄色--地线。

无论什么牌子的一开关五孔插座，即便是外形排列不同，接线原理相同。

如下图：

说明：

带开关的插座，开关是控制火线的，接线是关键。

接线时注意：先把保护性零线（国标为黄绿双色导线）先连接到三孔插座的中间固定螺丝上，再把零线连分别接到三孔插座和两孔插座的左边（电气规程规定插座的左边为零、右边为火），最后把火线连接在开关的任何一端、另一端分别接在三孔插座和两孔插座的右边即可。
