线头与瓦形接线桩的连接方法

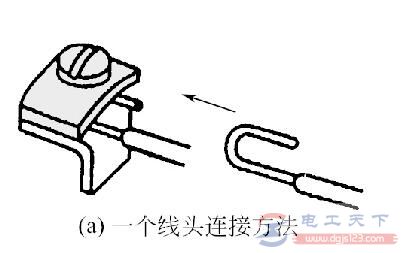

瓦形接线桩的垫圈为瓦形,为保证线头不从瓦形接线桩内滑出,压接前先将已去除氧化层和污物的线头弯成U形,如图1(a)所示,然后将其卡入瓦形接线桩内进行压接。

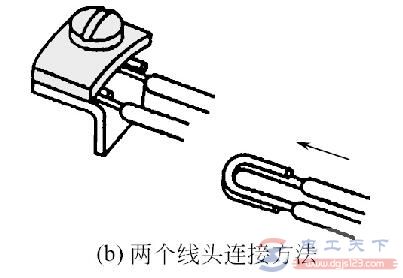

如果需要把两个线头接入一个瓦形接线桩内,则应使两个弯成U形的线头重合,然后将其卡入瓦形垫圈下方进行压接,如图1(b)所示。
图1,单股芯线与瓦形接线桩的连接
