空气时间继电器怎么实现延时

作者:老电工时间:2021-10-20 11:40:43

空气时间继电器分为两类,一类是通电延时空气时间继电器,一类是断电延时空气时间继电器,那么如何使用空气时间继电器来实现延时操作,下面一起来学习下。

空气时间继电器通电延时功能

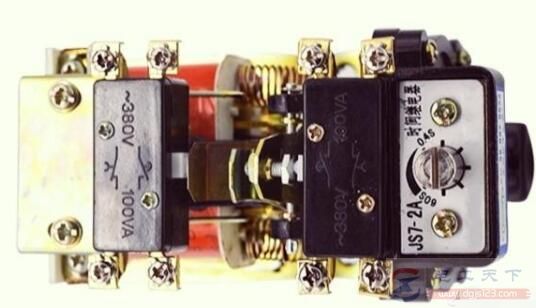

如下图所示,一个空气时间继电器:

空气时间继电器怎么实现延时

基本构成由线圈、瞬动触点开关、延时触点开关、延时调节螺钉、杠杆、静电磁铁、电磁系统固定螺钉、动电磁铁等组成。主要由有空气室、电磁系统、执行触点和开关等部分构成。瞬动触点直接由电磁系统驱动,延时触点由空气室的气动机构驱动。

这是属于通电延时空气时间继电器,其延时原理如下。

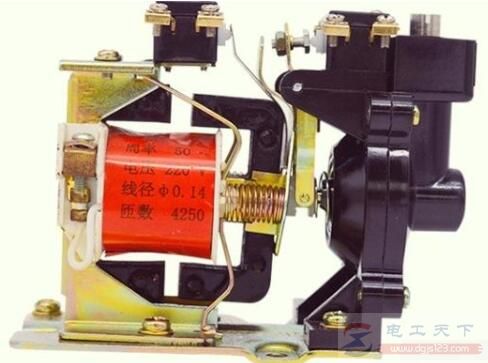

空气时间继电器怎么实现延时

此空气时间继电器在未通电情况下,动电磁铁用其弹簧张力压住薄膜顶杆。当空气时间继电器通电时,动电磁铁上升,空气时间继电器的空气室进气受到阻碍,缓慢延时上升(缓慢延时长短可通过延时调节螺钉来控制),通过杠杆下行压迫延时触点开关使其工作。

下面介绍下时间继电器的工作原理,帮助大家掌握继电器是怎么实现延时功能的了。

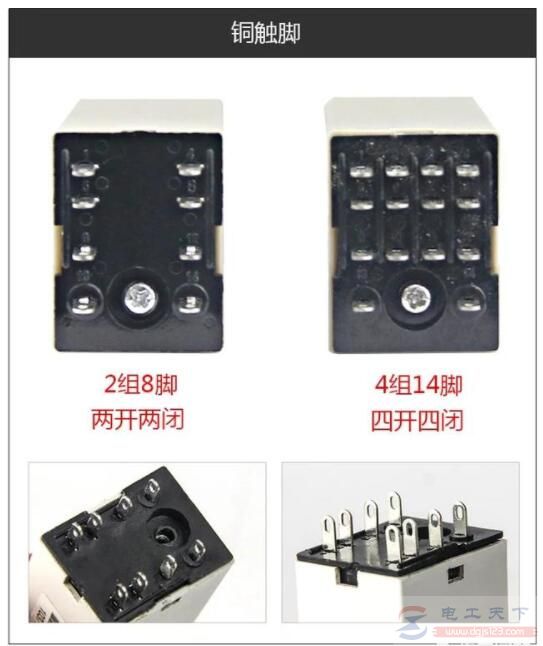

时间继电器是利用电磁原理和机械原理实现延时控制的控制类电气原件,时间继电器有电动型、电子型等类型,时间继电器又分为通电延时型和断电延时型。

当线圈通电后,衔铁动作,使动作触点断开或闭合,经过设置时间到达,动作触点闭合或断开,即可实现往复工作。
