交流接触器的原理与接线方法图解

作者:老电工时间:2016-02-04 12:49:58

交流接触器的原理与接线方法

一、交流接触器的原理

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

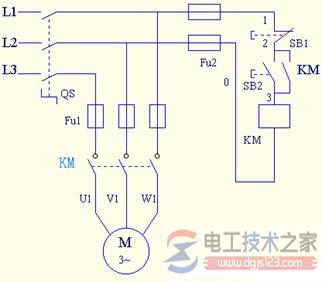

交流接触器的原理

交流接触器的原理2

二、交流接触器的接法

1、一般三相接触器一共有8个点,三路输入,三路输出,还有是控制点两个。

输出和输入是对应的,很容易能看出来。如果要加自锁的话,则还需要从输出点的一个端子将线接到控制点上面。

2、首先,需要了解交流接触器的原理,它是用外界电源来加在线圈上,产生电磁场。加电吸合,断电后接触点就断开。

知其原理后,需要清楚外加电源的接点,也就是线圈的两个接点,一般在接触器的下部,并且各在一边。

其他的几路输入和输出一般在上部,一看就知道。

注意,外加电源的电压是多少(220V或 380V),一般都标得有,且注意接触点是常闭还是常开。

如果有自锁控制,根据原理理一下线路即可。
