读懂接触器的型号参数含义，才能选对接触器

有关接触器的型号的相关知识，介绍了接触器型号中各参数的含义，以及接触器的选用原则，有需要的朋友参考下。

接触器的型号参数

每一个交流接触器都会有一个型号，比如CJX2-1201、CJX2-1210：

C：代表接触器；

J：代表交流；

X：代表小容量；

X2：代表序列号；

12：代表额定工作电流；

10：代表有1组常开触点NO（0组常闭NC）；

01：代表有1组常闭触点NC（0组常开NO）。

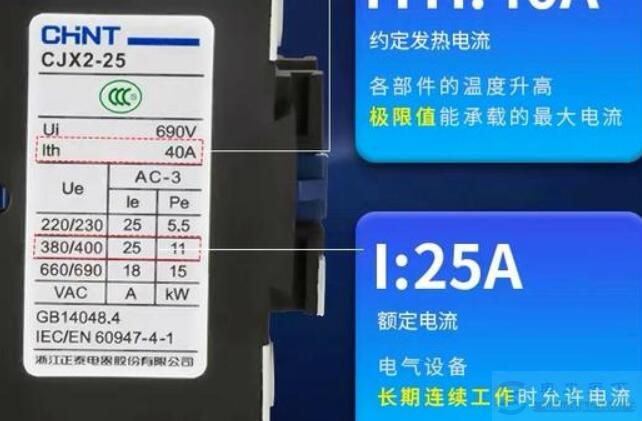

在接触器的侧面有一个小小的“铭牌”，其中标注了该接触器的重要信息，需要格外关注下。

如上图，这些参数的含义解释如下：

1、“GB开头的”这个是国标，行业统一的标准，不容置疑。

2、“IEC/EN”这是“生产规范”，也是一个标准。

3、“Ith”这个参数比较重要，一般称它为“热稳定电流”或者叫“约定发热电流”，指的是短时间内交流接触器通过的最大电流。

4、“Ui”为交流接触器的额定绝缘电压。

5、“AC-3”指的是交流接触器的使用类别（笼型电机的启动停止），也有“AC-1”、“AC-2”、“AC-4”的，这些使用频率不高，控制电机一般使用“AC-3”。

6、表格中的“Ue”、“Ie”、“Pe”分别指的是额定电压、额定电流、额定功率。

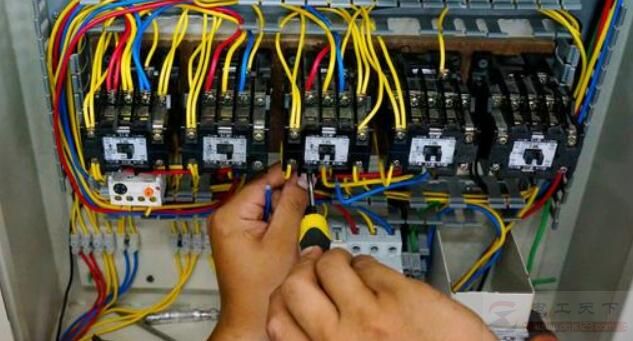

接触器的选用原则

在选用接触器时，按如下的原则来选择，一般不会错。

1、交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。

2、按短时的动、热zhidao稳定校验。线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断能力。

3、接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量应满足控制回路接线要求。

考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85～110%的额定电压值下工作。如果线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。

4、根据操作次权数校验接触器所允许的操作频率。如果操作频率超过规定值，额定电流应该加大一倍。

以上介绍了接触器的型号含义，以及接触器的选型原则，希望对大家有所帮助。
