一次系统元件电流互感器图片及电气符号

作者:老电工时间:2022-01-16 05:16:28

一次系统元件电流互感器图片及电气符号

如下图:

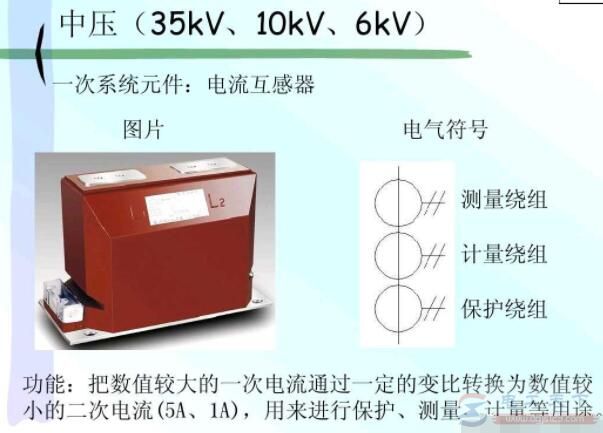

一次系统元件电流互感器图片及电气符号

一次系统元件:电流互感器。

功能:把数值较大的一次电流通过一定的变比转换为数值较小的二次电流(5A、1A),用来进行保护、测量、计量等用途。
