电流与电压互感器型号选型(互感器准确等级)

作者:老电工时间:2020-02-27 08:51:18

有关电压与电流互感器的型号与选型的知识,包括电压与电流互感器的准确等级,测量用与保护用电流互感器与电压互感器的型号与选型问题,一起来了解下。

电流与电压互感器的型号选型

精度等级0.2、0.2S、0.5、0.5S都是对互感器所给定的准确等级。互感器在规定使用条件下的误差应该在规定限度内。

一、电流互感器的型号与选型

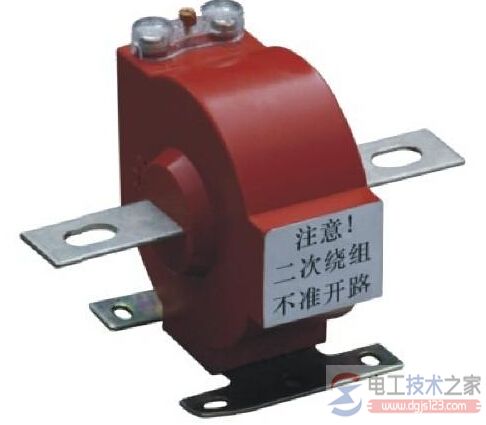

电流互感器选型

1、电流互感器(测量用)

对 于 0.1、0 .2、0 .5级和1级测量用电流互感器,在二次负荷欧姆值为额定负荷值的25%-100%之间的任一值时 , 其额定频率下的电流误差和相位误差不超过下表所列限值。

对于0.2S和0.5S级测量用电流互感器,在二次负荷欧姆值为额定负荷值的25% -100%之间 任 一 值 时,其额定频率下的电流误差和相位误差不应超过下表所列限值。

2、电流互感器(保护用

保护用电流互感器的准确级,以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称,其后标以字母“P”(表示保护)。

保护用电流互感器的标准准确级有:5P和10P。

例如5P10,后面的10是准确限值系数,(电工天下 www.dgjs123.com)5P10表示当一次电流是额定一次电流的10倍时,该绕组的复合误差≤±5%。

二、电压互感器的型号与选型

电压互感器选型

1、电压互感器(测量用)

测量用电压互感器在额定频率及80%~120%额定电压间的任一电压和功率因数为0.8(滞后)的 25%~100%额定负荷中之任一值下,各标准准确级的电压误差和相位差应不超过下表所列限值。

2、电压互感器(保护用)

保护用电流互感器的准确级,以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称,其后标以字母“P”(表示保护)。

保护用电流互感器的标准准确级有:5P和10P。

例如5P10,后面的10是准确限值系数,5P10表示当一次电流是额定一次电流的10倍时,该绕组的复合误差≤±5%。
