电流互感器接电流表与电压表实物接线图说明

作者:老电工2019年07月17日 05:10

有关电流互感器接电流表,以及电压表实物接线图的说明,一般情况下,任意接,通过旋转开关转换供电压表显示相应两相的电压值即可。

电流互感器接电流表与电压表实物接线图

电流互感器接电流表,电压表时的接线方式。

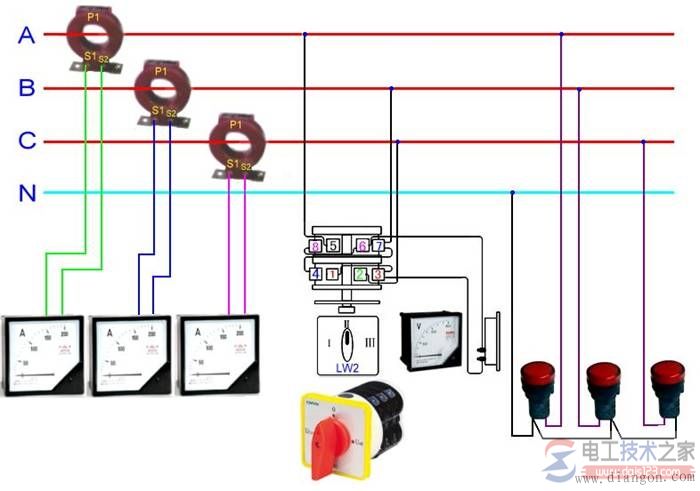

首先,实物接线图:

电流互感器接电流表,电压表时的接线方式

产品说明:电流互感器3台,电流表三只,指示灯三只,电压表一只,LW2万能转换开关一个。基本的接线方式如上。

接线说明:

2 5 7接电源,3、6接电压表

A,B,C相线,A接5,B接7,C接2。

图中所示接线,一般情况下,任意接,通过旋转开关转换供电压表显示相应两相的电压值即可。
