避雷引下线图纸怎么看识图方法

识图方法：
看说明，然后看图中的标注了的线安装的位置，再看各个柱子或剪力墙位置是否有引下线。

交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏、通信、电子、电力、网络、能源、铁路、公路等系统的电源保护；· 建筑物内有室外输入的配电箱、建筑物层配电箱；· 用于低压( 220/380VAC)工业电网和民用电网；·信号防雷器用于线路侵入的过电压保护；避雷针用于直击雷防护； 在电力系统中， 主要用于自动化机房、变电站主控制室电源屏内三相电源输 入或输出端。

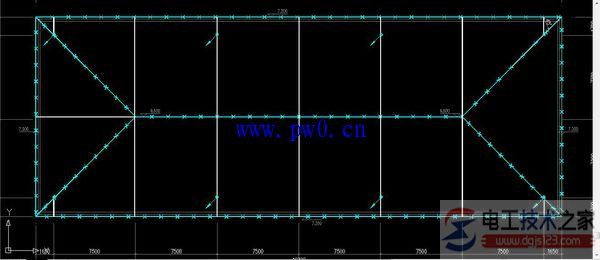

蓝色带叉的线条表示接闪带（避雷带）及支架。一般要求支架间距1米，拐弯处为0.5米，高度以不低于15CM为宜，采用直径不小于10MM的热镀锌圆钢制作，避雷带焊接搭接焊接，圆钢两面焊接，焊接长度是圆钢直径的6倍，避雷带施工尽量靠近房屋外墙的外边。支架安装要在直线上，高度保持一致，焊接避雷带时提前校直钢筋，在楼房伸缩缝处可以用软编制铜线跨接，也可以用圆钢折弯预留伸缩。图中的避雷带敷设按照该建筑物容易被雷击的位置敷设。白色线条表示避雷网格，根据建筑物防雷分类，网格的大小不一样，只是要求要与避雷带连接在一起。这个对于防雷施工来说比较简单，要描述起来却比较难，大体就是这些！
