什么是接地装置？接地装置的组成
接地装置：
主要由连接架空地线的接地引下线及埋入杆塔地里的接地体（极）所组成。
接地装置的主要作用：能迅速将雷电流在大地中扩散泄导，以保持线路有一定的耐雷水平。
杆塔接地电阻值愈小，其耐雷水平就愈高。
什么是接地装置？
接地装置就是用导体把设备金属外壳与大地相连！使金属外壳的电势与大地保持一致（0电势）。
主要用于防静电！连接大地后能及时的导走电荷，防止电荷的积累而放电造成危险。【什么是接地装置？接地装置的组成】
比如三角插座的中金属脚。油车拖在地上的铁链。
接地装置由什么组成？
接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。
接地装置是由埋入土中的金属接地体（角钢、扁钢、钢管等）和连接用的接地线构成。
接地装置由接地极(板)、接地母线(户内、户外)、接地引下线(接地跨接线)、构架接地组成接地装置。它被用以实现电气系统与大地相连接的目的。
与大地直接接触实现电气连接的金属物体为接地极。它可以是人工接地极，也可以是自然接地极。对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。
接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。
接地极与接地母排之间的连接线称为接地极引线。
按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。
1、工作接地：是为了保证电力系统正常运行所需要的接地。例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。
2、防雷接地：是针对防雷保护的需要而设置的接地。例如避雷针（线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称过电压保护接地。
3、保护接地：也称安全接地，是为了人身安全而设置的接地，即电气设备外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。
4、仪控接地：发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。也称为电子系统接地。
接地装置是什么？
接地装置由接地体和接地线组成。
直接与土壤接触的金属导体称为接地体。
电工设备需接地点与接地体连接的金属导体称为接地线。
接地体可分为自然接地体和人工接地体两类。
自然接地体有：
①埋在地下的自来水管及其他金属管道（液体燃料和易燃、易爆气体的管道除外）;
②金属井管;
③建筑物和构筑物与大地接触的或水下的金属结构；
④建筑物的钢筋混凝土基础等。

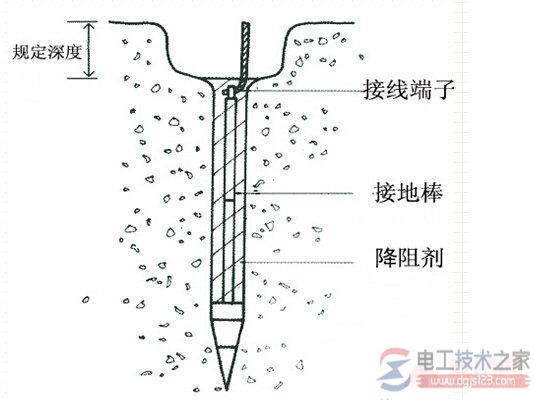

人工接地体可用垂直埋置的角钢、圆钢或钢管，以及水平埋置的圆钢、扁钢等。
当土壤有强烈腐蚀性时，应将接地体表面镀锡或热镀锌，并适当加大截面。
水平接地体一般可用直径为8～10毫米的圆钢。垂直接地体的钢管长度一般为2～3米，钢管外径为35～50毫米，角钢尺寸一般为40×40×4或50×50×4毫米。
人工接地体的顶端应埋入地表面下0.5～1.5米处。这个深度以下，土壤电导率受季节影响变动较小，接地电阻稳定，且不易遭受外力破坏。
接地装置的作用是什么
接地装置由接地体和接地线组成，其中埋入地下直接与大地接触的金属导体称为接地体，将电气装置中必须接地部分与接地体连接起来的金属导体称为接地线，若干接地体在大地中互相用导体连接起来组成的整体称为接地网。
接地装置的作用是什么
接地（earthing）接地指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。
可以分为工作接地、防雷接地和保护接地。
工作接地就是由电力系统运行需要而设置的（如中性点接地），因此在正常情况下就会有电流长期流过接地电极，但是只是几安培到几十安培的不平衡电流。
在系统发生接地故障时，会有上千安培的工作电流流过接地电极，然而该电流会被继电保护装置在0.05~0.1s内切除，即使是后备保护，动作一般也在1s以内。
防雷接地是为了消除过电压危险影响而设的接地，如避雷针、避雷线和避雷器的接地。
防雷接地只是在雷电冲击的作用下才会有电流流过，流过防雷接地电极的雷电流幅值可达数十至上百千安培，但是持续时间很短。
保护接地是为了防止设备因绝缘损坏带电而危及人身安全所设的接地，如电力设备的金属外壳、钢筋混凝土杆和金属杆塔。
保护接地只是在设备绝缘损坏的情况下才会有电流流过，其值可以在较大范围内变动。
电流流经以上三种接地电极时都会引起接地电极电位的升高，影响人身和设备的安全。
为此必须对接地电极的电位升高加以限制，或者采取相应的安全措施来保证设备和人身安全。
怎样理解接地装置？接地装置有哪几种形式？
接地装置是接地体和接地线的总称。接地体又称接地极，是直接与大地接触的金属导体。
接地线是统称，在具体的接地线路上，又有接地线、接地干线和接地支线之分。
接地线也是接地干线和接地支线的总称；如果只有接地装置而没有接地支线，则接地线是指接地体与设备接地点之间的连接线。
根据接地装置按接地体数量的多少，可分为以下三种形式。
1、单极接地装置。
单极接地装置由一个接地体与接地线组成的接地装置。接地线一端与接地体相连，另一端与电气设备的接地点相连。
它适用于对接地要求不太高和电气设备接地点较少的场合。
2、多极接地装置。
多极接地装置由两个或两个以上接地体与接地线组成，各接地体之间用接地干线连成一体。
接地干线与电气设备的接地点由接地支线相连。
多极接地可靠性大，接地电阻小，适用于对接地要求较高、电气设备接地点较多的场合。
3、接地网络。
接地网络将多个接地体用接地干线连接成网络，具有接地可靠、接地电阻小的特点，适合大量电气设备接地的需要，多用于配电站、大型车间等场所。
