塑壳断路器有哪些参数？塑壳断路器参数说明

学习塑壳断路器的使用，必需了解塑壳断路器的技术参数，而塑壳断路器的分断能力，又是断路器的一种分断指标，电工天下小编整理了塑壳断路器的主要参数与工作原理，希望对大家有所帮助。

塑壳断路器参数说明

1，塑壳断路器的特点  2，塑壳断路器常用型号  3，塑壳断路器的主要作用  4，塑壳断路器热磁式与电子式的区别  5，塑壳断路器的选用原则

篇一、塑壳断路器有哪些参数

断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。

额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。

额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。

对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在(50%—75%)Icu之间。

篇二，塑壳断路器的主要参数及工作原理

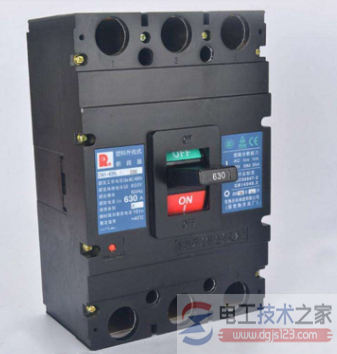

塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。

一、塑壳断路器的主要参数

（1）额定电压

断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。

（2）额定电流

接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。

（3）脱扣电流

脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。

（4）过载保护电流、时间曲线

过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。

（5）欠电压脱扣器线圈的额定电压

欠电压脱扣器线圈的额定电压一定要等于线路额定电压。

（6）分励脱扣器线圈的额定电压

分励脱扣器线圈的额定电压一定要等于控制控制电源电压。

（7）额定极限短路分断能力Icu

断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。

额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。

额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。

（8）限流分断能力

限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。电路发生短路时，断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。断路器断开时间越短，限流效果就越好，Ics就越接近Icu。

二、塑壳断路器的工作原理

低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。

当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。

当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

篇三，塑壳断路器主要技术参数

额定短路关合电流(KA)：指在规定的使用和性能条件下，断路器保证正常关合的最大预期峰值电流。

分闸时间(m)：断路器分闸时间是指从接到分闸指令开始到所有极弧触头都分离瞬间的时间间隔，在以前的有关标准中，分闸时间又称为固分时间。
