断路器符号及含义是什么(图文)

作者:老电工时间:2017-05-21 08:34:16

断路器符号及含义是什么(图文)


断路器的符号

【断路器用什么电路符号表示】

“CB”表示断路器符合

能接通、承载以及分断正常电路条件下的电流,也能在所规定的非正常电路(例如短路)下接通、承载一定时间和分断电流的一种机械开关电器。

接通、分断、承载一定时间和电流,短路、过载。有的另有欠电压保护,分励脱扣、报警等辅助功能,漏电断路器还具有剩余电流保护。

1、带熔断器的断路器

由断路器和熔断器组合而成的单个电器,其每相均由一个熔断器与断路器的一极串联而成。

2、限流断路器

分断时间短得足以阻止短路电流达到其预期峰值(否则可达到此峰值)前分断的断路器。

3、插入式断路器

断路器除有分断触头外,还有一组可分离的触头,从而使断路器可从电路中拔出或插入。

注:某些断路器仅在电源侧为插入式,而负载接线端子一般为接线式。

4、抽屉式断路器
断路器除有分断触头外,还有一组与主电路隔离的隔离触头,处于抽出位置时,可以达到符合规定要求的隔离距离的断路器。

5、塑料外壳式断路器
具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。

6、空气断路器
触头在大气压力的空气中断开和闭合的断路器。

7、真空断路器
触头在高真空管中断开和闭合的断路器。

8、气体断路器
触头在除大气或较高压力的空气外的气体中断开和闭合的断路器。

【断路器符号及意义】

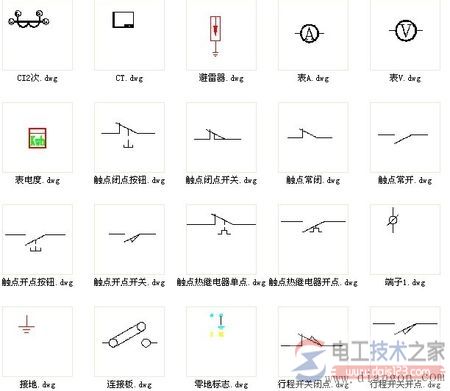

断路器符号

上图为:断路器的符号

如图是GB4728中断路器的图形符号

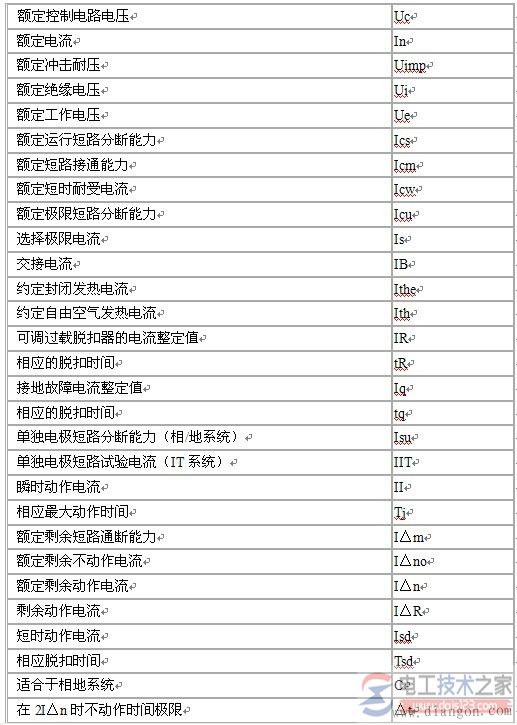

断路器符号及意义
Inm——断路器壳架等级电流A ,它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
In——断路器的额定电流A ,它所指的含义是该断路器内选用的额定热动型脱扣器电流值,在不可调固定式热脱扣器中In=Ir1。
Ir1——断路器的长延时整定电流A ,它所指的含义是该断路器的过载保护脱扣器所整定的电流值。
Ir2——断路器的短延时整定电流A ,它所指的含义是该断路器的短延时脱扣器整定的电流,它的数值在电子可调式脱扣器中为2~12Irl 左右可调。
Ir3——断路器的瞬时整定电流A ,它所指的含义是该断路器瞬时脱扣器整定的电流,它的数值在不可调固定式脱扣器中,配电型为5Irl、10Irl两种,电动机保护型为12Ir1,在电子可调式中,为4~16Irl 左右可调。
Ir4——断路器的单相接地整定电流A ,它所指的含义是该断路器保护的线路或设备发生单相接地故障时,接地保护脱扣器整定的电流值,它的数值为0.2~0.6Irl 左右可调。
Ire——断路器的漏电动作电流A ,它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时,漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A几种。
Ir0——断路器预报警动作电流A ,它所指的含义是该断路器负载电流超出预先设定的电流时,预报警装置发出报警指示信号,它的数值为0.5~lIr1 左右可调。
Ir2——短延时脱扣器的脱扣时间整定值s ,可调时间为0.05~0.45s。
