低压断路器的结构_低压断路器的工作原理(图文)

低压断路器的结构_低压断路器的工作原理（附，塑壳式低压断路器原理图）

1，塑壳断路器的特点  2，塑壳断路器常用型号  3，塑壳断路器的主要作用  4，塑壳断路器热磁式与电子式的区别  5，塑壳断路器的选用原则

低压断路器的结构：低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。可实现短路、过载、失压保护。

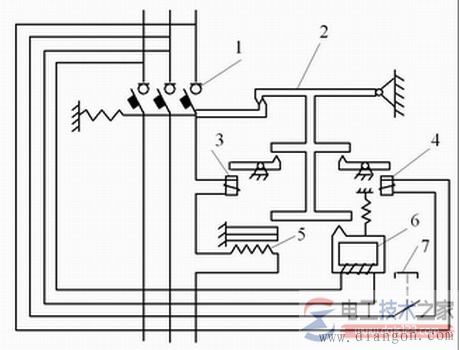

图1 低压断路器原理图

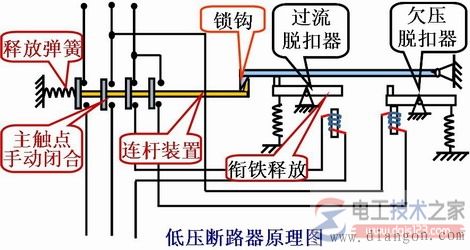

图2 塑壳式低压断路器原理图
1-主触头；2-自由脱扣器；3-过电流脱扣器；4-分励脱扣器；
5-热脱扣器；6-失压脱扣器；7-按钮
