隔离开关与负荷开关及真空断路器的作用

有关隔离开关与负荷开关及真空断路器的作用，隔离开关主要用来隔离电源电压，负荷开关用于切断短路故障电流，真空断路器在电路发正故障时，用来切断巨大的短路电流。

隔离开关与负荷开关的作用

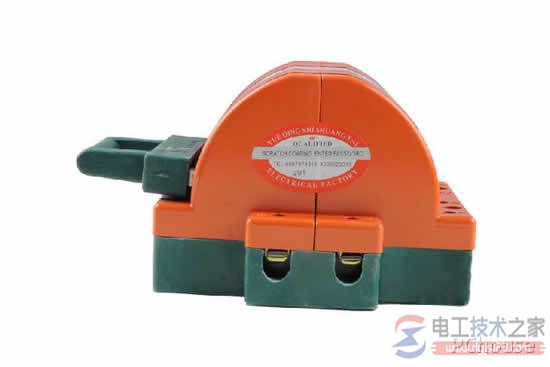

1、隔离开关

隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接通或切断负荷电流。

隔离开关的主要用途：当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。

2、负荷开关

负荷开关和断路器的区别：

负荷开关和断路器都有电路切断和接通电源功能断，但断路器有过流过载保护功能。

负荷开关是一种带有专用灭弧触头、灭弧装置和弹簧断路装置的分合开关。

从结构上看，负荷开关与隔离开关相似（在断开状态时都有可见的断开点），但它可用来开闭电路，这一点又与断路器类似。

然而，断路器可以控制任何电路，而负荷开关只能开闭负荷电流，或者开断过负荷电流，所以只用于切断和接通正常情况下电路，而不能用于断开短路故障电流。

但是，要求它的结构能通过短路时间的故障电流而不致损坏。电工技术之家

由于负荷开关的灭弧装置和触头是按照切断和接通负荷电流设计的，所以负荷开关在多数情况下，应与高压熔断器配合使用，由后者来担任切断短路故障电流的任务。

负荷开关的开闭频度和操作寿命往往高于断路器。 电工：www.dgjs123.com

负荷开关的优点是价格较低，多用于10千伏以下的配电线路，其灭弧方式有空气、压缩空气、SF6和真空灭弧等几种。随着科学技术的不断发展，负荷开关的种类和质量都有所增加和提高。

负荷开关具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接通或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。

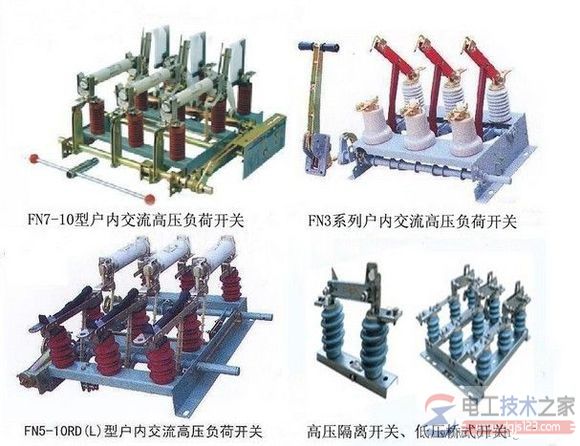

高压负荷开关的用途及作用

高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

1、高压负荷开关的功能

在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。

2、高压负荷开关的特点

A、可以隔离电源，有明显的断开点，多用于固定式高压设备。

B、没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。

C、严禁带负荷接通和断开电路，常与高压断路器串连使用。

3、高压负荷开关的灭弧原理

（FN3-10R）---利用分闸时主轴带动活塞压缩空气，使压缩了的空气由喷嘴中高速喷出而吹灭电弧的；FN5-10D---有整套灭弧装置的灭弧管构成。（真空管）

4、高压负荷开关的注意事项

A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。

B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。

C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。

D、 合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。（一台高压柜控制一台变压器时，更换熔断器最好将该回路高压柜停运。）

负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。

负荷开关是什么 负荷开关的作用

负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。在设计中合理选用负荷开关，对保障电网的安全、可靠运行有着重要意义。

负荷开关其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。

负荷开关的作用

高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。

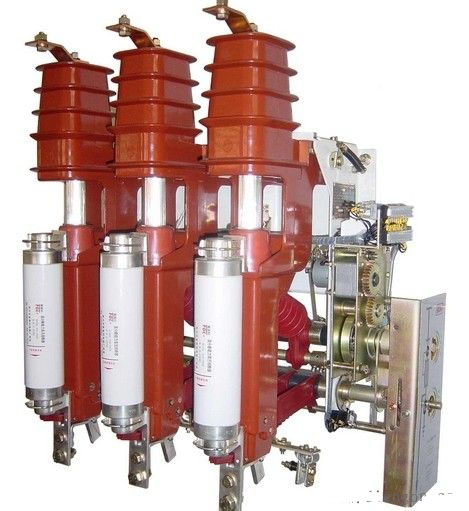

上图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩。

另外，通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。

合闸时，通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合；主轴继续转动，使主触头随后闭合。电工技术之家

在合闸过程中，分闸弹簧同时贮能。由于负荷开关不能开断短路电流，故常与限流式高压熔断器组合在一起使用，利用限流熔断器的限流功能，不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。

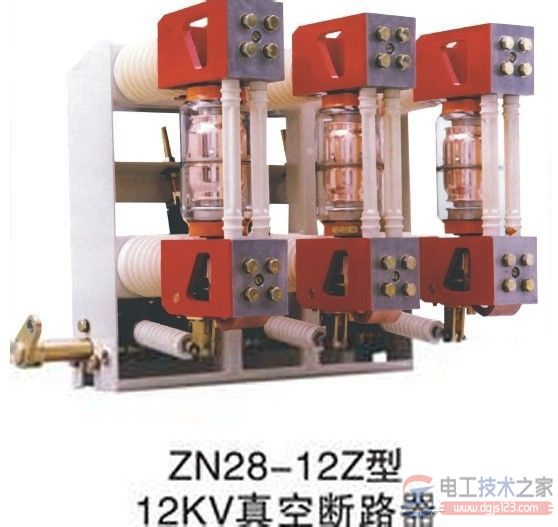

3、真空断路器

具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，用来切断巨大的短路电流。

高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、真空断路器、六氟化硫断路器等。
