3个开关控制一盏灯的接线线路图

作者:老电工时间:2020-05-31 08:21:21

有关3个开关控制一盏灯的接线图,用两个或多个开关来控制一盏灯,比如楼梯上有一盏灯,在上、下楼梯口处各安装一个开关,使上、下楼均可以开灯或关灯,实现一灯多控的功能。

3个开关控制一盏灯

在家庭装修时,一般都会有一灯多控的需求,就是要在不同的地方,可以开关同一盏灯。

以下是3个开关控制一盏灯线路:

3个开关控制一盏灯的接线线路图

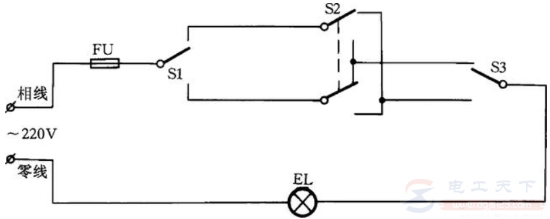

图1,3个开关控制一盏灯

主要功能:

开关S1和S3用单刀双掷开关,而S2用双刀双掷开关。S1、S2、S3这3个开关中的任何一个都可以独立地控制电路通断。

以上就是用3个开关控制一盏灯的接线方法,希望对大家有所帮助。
