探照灯与红外线灯等的接线方法

有关电灯的接线方法，介绍了探照灯、红外线灯、碘钨灯等的接线方法，以及在路灯照明上常用到的钠灯的接线方法，提供了三张接线线路图，供大家学习参考。

探照灯与红外线灯等的接线方法

主要包括探照灯、红外线灯、碘钨灯、钠灯等的接线方法。

1、探照灯

适用于铁路、建筑工地及远距离照明。只要额定电压和电源电压一致，便可以将探照灯直接并接在电源上。

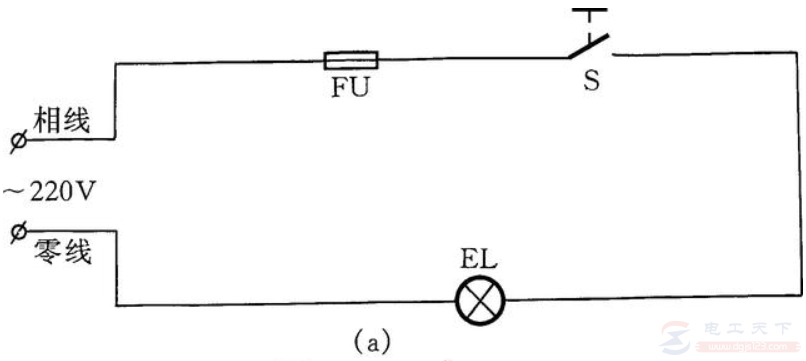

如下图：

2、红外线灯

主要应用于医疗化工等方面，它的接线线路与上图一样。

3、碘钨灯

碘钨灯的优点为体积小、使用时间长、光线好、光效高等，灯管两端的接线柱同样是直接与电源相连接。

除以上三种灯之外，自镇流高压水银荧光灯、工厂安全型照明灯、普通反射型灯、白炽灯等，同样可以按图(a)中的方式接线。

4、钠灯

钠灯一般用于路灯照明，有低压和高压两种，钠灯的亮度较高，一盏90W的低压钠灯相当于一盏250W的高压水银灯的亮度，多用于道路、车站、广场等场所。

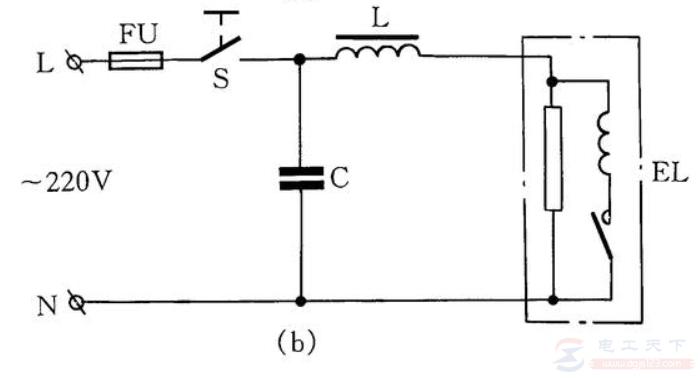

上图(b)为一般高压钠灯线路，高压钠灯EL中有一启动热控开关，镇流器L产生脉冲高压，将EL内部击穿放电，在启动结束后，热控开关靠放电管高温继续保持断开。

上图(c)为高压钠灯电子启动的接线线路。

以上就是探照灯、红外线灯、碘钨灯、钠灯等的接线方法，希望对大家有所帮助。
