一个双极双控开关与两个单极双控开关实现电灯的三地控制

如何来实现电灯的三地控制，在一处打开电灯，可以在另上两处关闭电灯，这里使用一个双极双控开关，加上两个单极双控开关，来实现电灯的三地控制功能。

电灯三地控制的接线图

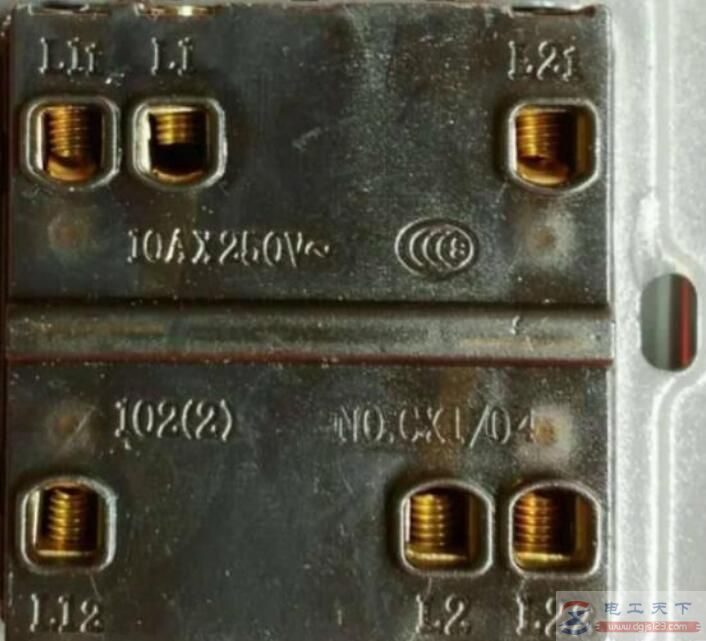

双极双控开关上标识有L1、L11、L21和L2、L12、L22六个接线端子，与两个单极双控开关实现三地的控制。

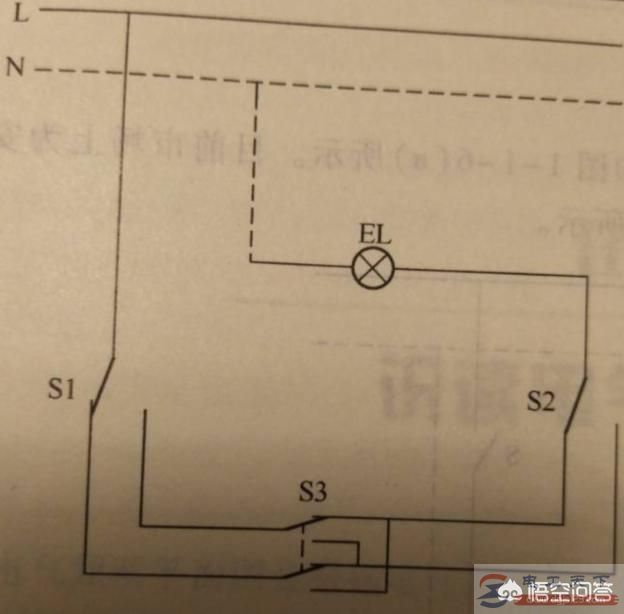

电灯三地控制的接线图：

S1和S2使用的是单极双控开关，S3使用的是一个双极双控开关，这个接线方法实现从三个不同的地方控制同一个灯的亮、灭。

这种接线方法的控制方式：

1、当开关S1拨向右边时或者开关S2拨向右边时灯EL会点亮；

2、或S3拨向下时，灯EL也会点亮。

控制灯EL灭时，只要任意拨动一个开关即可，这种控制方式实现了三个地方控制一盏灯的功能。

推荐阅读：

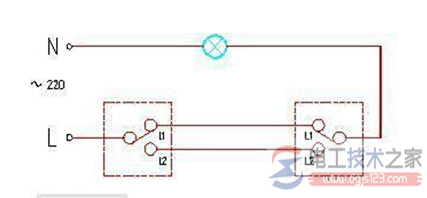

双控电灯开关接线图
