家装双控开关的接线方法

家装双控开关如何接线，开关A接线端子标有L1 、L2  的孔是公共端，接火线，双控线接两边，双控开关接线在两个开关之间加两根双控线，灯的零线和电源零线并联。

一、家装双控开关的接线方法

双控开关接线在两个开关之间加两根双控线。

双控开关的接线方法：开关A接线端子标有L1 、L2  的孔是公共端，接火线，双控线接两边（两个孔一般用L11、L22表示）。

开关B接线端子标有L的孔是公共端接灯头线，双控线接两边不分正反（两个孔一般用L1、L2表示）。灯的零线和电源零线并联。

单控双开开关两个，开关上下两根线和另一个开关上下两根线连上，剩下的两个公共点当普通开关接线就行了。

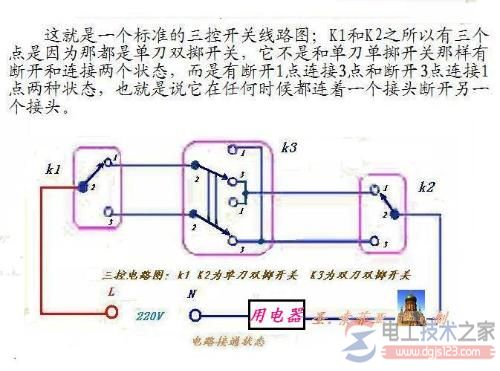

二、多控开关怎么接线

单开双控接线法：开关两个，每个开关有3个接线口，其中一个开关中间接线口连接火线，另一个开关中间接线口连接灯炮，其余4个接线口1接1，3接3，另外灯炮的另一线接零，这样一个单开双控开关接线便完成了。

接线方法：
